ISW、ISWR、ISWH、YGW系列卧式单级单吸离心泵主要技术参数

日期：2006-10-21 13:40:38 浏览： [大中小]

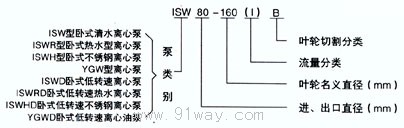

ISW、ISWR、ISWH、YGW系列卧式单级单吸离心泵

一、产品概述
ISW、ISWR、ISWH、YGW型卧式离心泵，系根据IS型、IR型离心泵之性能参数，参照ISO28258标准，采用国内优秀水力模型进行优化设计而成，是理想的新一代卧式泵产品。本系列产品一律采用硬质合金机械密封。
二、用途
1、ISW型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压、以及各种给水设备、锅炉的配套。供输送清水和物理、化学性质类似清水的其它液体之用，使用温度不高于85℃。
2、ISW型泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房采暖循环等场合，使用温度≤120℃。
3、ISWH型卧式离心化工泵，采用不锈钢材料制造，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度不高于100℃。ISWD系列低转速离心泵的规格同ISW系列，技术参数不同，请来电索资料。
三、特点
1、该系列泵为卧式结构，机泵一体，外形美观。与普通卧式相比，占地面积减少30%，如果采用IP54户外电机则无需泵房，可置于户外使用。
2、叶轮直接装配在电机加长轴上，使泵运行更加平稳，振动小、噪音低。
3、轴封采用优质机械密封，动、静环由新型硬质合金制成，耐磨损、无泄漏、使用寿命长。
4、叶轮、泵体采用优秀水力模型设计制造、能耗低、效率高。
5、该系列卧式泵为后开门式结构，无需拆卸管路，即可进行检修。
6、泵的出水口，能以水平向左、垂直向上、水平向右三种方式任意安装。
7、该泵一律采用硬质合金耐磨机械密封，免保养。

型号	流量Q		扬程（m）	效率（%）	速转（r/min）	电机功率（KW）	必须汽蚀余量（NPSH）r	重量（kg）
型号	m3 /h	(L/s)	扬程（m）	效率（%）	速转（r/min）	电机功率（KW）	必须汽蚀余量（NPSH）r	重量（kg）
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.32.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-125	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1.0	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.0	34
32-100(1)	6.3	1.75	12.5	54	2900	0.75	2.3	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.0	28
32-160	6.3	1.75	32	40	2900	2.2	2.0	47
32-200(1)	6.3	1.75	50	33	2900	4	2.0	43
32-200(1)A	4	1.11	44	40	2900	2.2	2.3	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(1)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(1)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(1)	12.5	3.47	20	58	2900	1.5	2.3	38
40-125(1)A	11	3.05	16	57	2900	1.1	2.3	33
40-160(1)	12.5	3.47	32	52	2900	3	2.3	56
40-160(1)A	11.7	3.25	28	51	2900	2.2	2.3	47
40-160(1)B	10.4	2.89	22	50	2900	1.5	2.3	43
40-200(1)	12.5	3.47	50	46	2900	5.5	2.3	85
40-200(1)A	11.7	3.25	44	45	2900	4	2.3	75
40-200(1)B	10.6	2.94	36	44	2900	3	2.3	63
40-250(1)	12.5	3.47	80	38	2900	11	2.3	145
40-250(1)A	11.6	3.22	70	38	2900	7.5	2.3	95
40-250(1)B	10.8	3.0	60	37	2900	7.5	2.3	94
40-250(1)C	10.0	2.78	52	36	2900	5.5	2.3	88
50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
50-100A	11	3.05	10	60	2900	0.75	2.3	35
50-125	12.5	3.47	20	58	2900	1.5	2.3	43
50-125A	11	3.05	16	57	2900	1.1	2.3	38
50-160	12.5	3.47	32	52	2900	3	2.3	59
50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
50-200	12.5	3.47	50	46	2900	5.5	2.3	101
50-200A	11.7	3.25	44	45	2900	4	2.3	80
50-200B	10.6	2.96	36	44	2900	3	2.3	68
50-250	12.5	3.47	80	38	2900	11	2.3	160
50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
50-250B	10.8	3.0	60	37	2900	7.5	2.3	114
50-250C	10.0	2.78	52	36	2900	5.5	2.3	108
50-100(1)	25	6.94	12.5	69	2900	1.5	2.5	41
50-100(1)A	22.3	6.19	10	67	2900	1.1	2.5	36
50-125(1)	25	6.94	20	68	2900	3	2.5	56
50-125(1)A	22.3	6.19	16	66	2900	2.2	2.5	48
50-160(1)	25	6.94	32	63	2900	4	2.5	72
50-160(1)A	23.4	6.5	28	62	2900	4	2.5	71
50-160(1)B	21.6	6.0	24	58	2900	3	2.5	59
50-200(1)	25	6.94	50	58	2900	7.5	2.5	108
50-200(1)A	23.5	6.53	44	57	2900	7.5	2.5	107
50-200(1)B	21.8	6.06	38	55	2900	5.5	2.5	100
