附录III

1 凸出式模数化插入结构(R)型外形尺寸见附图1、2、3、4

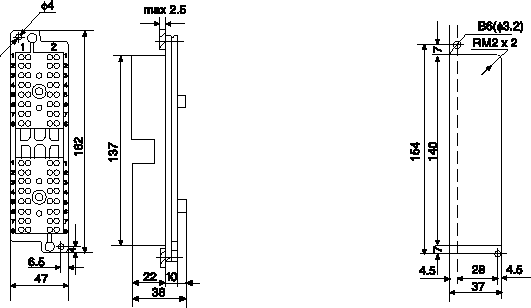

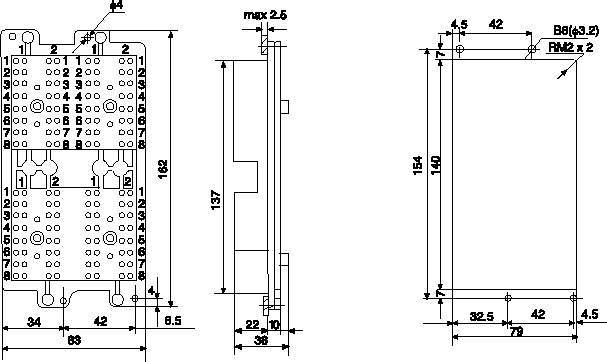

附图1 2S6C                                            附图2 2S12C



             附图3 4S6C                                                       附图4 4S12C

2 凸出式模数化插入结构(R)型底座安装及开孔见附图5、6、7、8
                 附图5 2S6C

                                    附图6 2S12C



附图7 4S6C


附图8 4S12C

3、设备框的外形尺寸为三种,4S(7"x19"),8S(14"x19"),12S(21"x19"),其内部可以容纳继电器20、40、60单元,通过设备框,可以把继电器组合后安装在屏架上。如附图9所示。

顶视图(对4S,8S,12S设备框通用),包括布线地位。

附图9 安装继电器的设备框
