SF6断路器使用中应注意的问题
[ ]
 随着新技术的推广和新设备、新材料的应用,SF6断路器以其安全可靠、维护方便和使用寿命长等优势,在电力系统中得到了广泛使用,并对电力系统的安全、经济、稳定运行起到了重要的作用。韶关电力工业局在110,220,500 kV电压等级中几乎全部使用SF6断路器,给运行中的巡视检查、维护、检修等工作带来了许多方便,减少了许多维护费用。但是,使用的SF6断路器由多个厂家生产,其本体结构和操作机构多种多样。不同厂家、不同型号、不同电压等级的SF6断路器,使用的标准也有差别 ,给安装、运行、检修人员对SF6断路器的应用带来困难,从而影响施工和检修质量,以及对故障的正确判断,给电力系统的安全运行带来一定的影响。以下谈一谈SF6断路器使用中的注意事项。
1 区 别
1.1 压力表制造标准的区别
(1) 我国生产厂家或一些中外合作厂家(简称为“前者”)生产的SF6断路器,产品说明书中的压力数和压力表读数,符合下列压力关系,即:
P0=Pg+Pa (MPa)
P0=Pa-Pv (MPa)
Pg=P0-Pa (MPa)
式中:Pg-表压力(MPa);P0-绝对压力(MPa);Pa-大气压力(MPa);Pv-真空度(MPa)。
(2) 某大型中外合作生产厂家(简称为“后者”)生产的SF6断路器,产品说明书中的压力数和压力表读数,都是指绝对压力P0=Pg。
1.2 “SF6气体压力-温度曲线”的区别

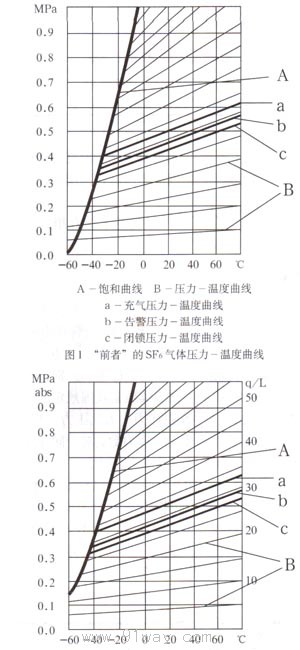

  以SF6气体额定压力为0.5 MPa为例,“前者”绘制的“SF6气体压力-温度曲线”如图1所示,而“后者”绘制的“SF6气体压力-温度曲线”如图2所示。两者压力曲线之差为大气压力。
1.3 按环境温度修正压力所用计算公式的区别
(1) “前者”根据环境温度的变化,修正压力使用的公式为:
……(1)
式中:t-环境温度(℃);
Pt-环境温度下的SF6压力(MPa);
P20-20℃下的SF6压力(MPa)。

A-液化线 B-密度线
a-充气密度线
b-发信密度线
c-闭锁密度线
图2 “后者”的SF6气体压力-温度曲线
(2) “后者”按环境温度变化修正压力所使用的公式为:
式中:Pt、P20为绝对压力(MPa)。
1.4 由于使用的压力表标准的区别,虽然读数相同,但实际压力不同
  “前者”使用的压力表读数Pg=P0-Pa;“后者”使用的压力表读数等于绝对压力Pg=Po。
如果2种SF6断路器均用原来的压力表其读数都是0.5 MPa,若两者都用“前者”的压力表进行测量,则读数如表1。
1.5 对于耐低温的区别
(1) 由图1可知,“前者”在环境温度-35℃左右不漏气的情况下,密度继电器就自动闭锁,分合闸。
(2) 对于“后者”,产品说明书中介绍:可在-55℃情况下可靠工作。
2 注意的事项
  由于SF6断路器都是由生产厂家工程技术人员进行指导安装的,而且SF6断路器又要保证14~16年不大修,所以,在使用中应注意以下几点。
2.1 弄清所使用的压力表制造标准的区别,不能混淆。“前者”使用的压力表读数是我国规定的表压表读数,即:表压力=绝对压力-大气压力。“后者”使用的压力表读数等于绝对压力数,对于同样压力的气体,较“前者”多1个大气压力。
2.2 目前投入运行的SF6断路器(以额定压力0.5 MPa为例),如果使用我国规定的压力表测量,前者生产的SF6断路器表压力读数为0.5 MPa;后者生产的SF6断路器表压力读数只有0.402 MPa。
2.3 SF6气体在常温(20℃)及2.1 MPa及以下,符合理想气体状态。一般地,在少油断路器液压机构的预充氮气 的工作中,其额定压力一般都在24~30 MPa(20℃),在进行“压力-温度”换算修正压力时,习惯于使用公式2计算。
(1) 对于液压机构,因为大气压力与300 MPa左右的压力相比较,在工程上可以忽略不计。但是,如果在检修SF6断路器充SF6气体进行“压力-温度”换算修正压力时,也忽略大气压力,对于额定压力为0.5 MPa来说,就会造成较大的误差。因此,对于“前者”应当使用公式1进行计算。对于SF6断路器上安装的密度继电器的读数,只要经试验是完好的,其读数是不随温度变化的。
(2) 对于“后者”,在检修SF6断路器充SF6气体进行“压力-温度”换算修正压力时,如果在进气端使用该厂配给的压力表,应当使用公式2进行计算;如果在进气端使用国产压力表,应当使用公式1进行计算,这时应取P20=0.402MPa。
2.4 在补充SF6气体时,是在进气端接入一般的压力表,在给“后者”充气时,其读数必然与SF6断路器上密度继电器的读数相差大气压力,在不能解释其误差原因的情况下,只能以密度继电器的读数作参考。
出处:广东韶关电力工业局 作者:朱宝林
