YXD-100-Z,YXD-150-Z光电耐震电接点压力表产品详细说明：

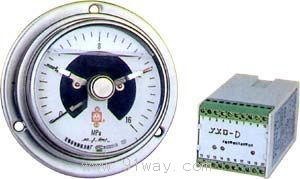

YXD-100-Z YXD-150-Z 光电耐震电接点压力表

YXD型光电耐震电接点压力表具有抗环境振动，介质脉动和冲击载荷特性。仪表指示清晰、稳定、电信号切换可靠。
仪表适用对铜或铜合金无腐蚀作用的液体、气体等介质的压力测量，除指示功能外，还具有上下限（或双上限、双下限）二位可调信号控制。

仪表采用非接触式电接点，其设定接点上应用了光电传感器，构成无接点信号切换装置。通过控制电路，经高灵敏继电器输出，故仪表灵敏度极高，响应快速，控制精度高 ，无滞后、跳跃现象。在低电压工作时，一般接点式装置浸没于阻尼液中，其接点附着油膜，增大接触电阻，使接点不能有效工作，电流大时烧蚀严重。采用光电无触点信号切换，无电弧，无接点蚀损现象，故使用寿命长，开关特性优良，低于24V工作电压时仍能安全可靠工作。?
该型仪表已获新型实用专利，专利号：99229277.8。仪表能适应特殊场所，各种工作条件，广泛应用于石油、化工、机械、冶金、核能技术及开关频繁的工艺流程。

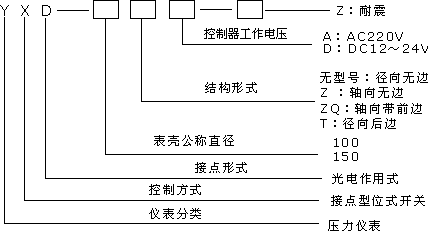

型号命名:


技术参数：

指 示 仪 表	测量范围 MPa		-0.1～0.15，? -0.1～0.3， -0.1～0.5， -0.1～0.9， -0.1～ 1.5， -0.1～2.4 0～0.16，0～0.25，0～0.4，0～0.6，0～1，0～1.6，0～2.5，0～4，0～6，0～10，0～16，0～25，0～40，0～60
	精确度		± 1.6%
	使用工作温度		-15℃～55℃
	使用压力上限		1/2～2/3
	抗工作环境振动		V.H.4级
	防护等级		IP64
	工作电压		DC9V
	输出线电阻		<120Ω
控 制 器	输 阻 出 性 触 负 点 载	最大开关电压	AC 250V， DC 220V
		最大工作电流	1A
		最大控制容量	30VA
		电气寿命	105次
	工 作 条 件	电源	AC220V， DC12～24V
		功耗	2.2VA
		环境温度	-10℃～40℃
		相对湿度	10%～75%

仪表执行标准：Q/320211 DGH06-2003

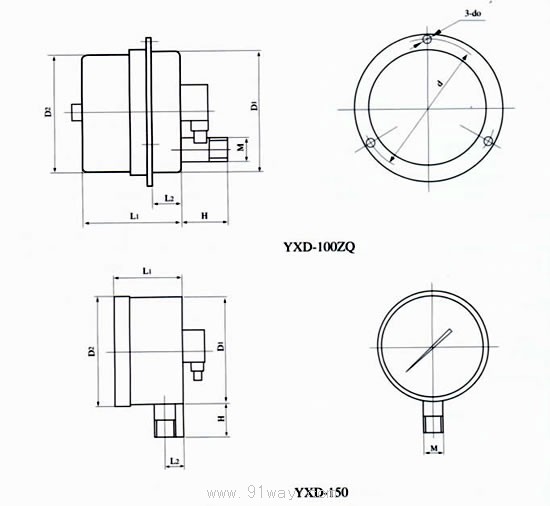

外形尺寸：

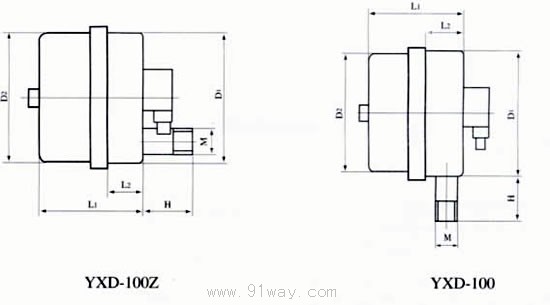

指示仪表外形尺寸：

型号	外形尺寸mm
	D1	D2	L2	L1	H	d	d0	M
YXD-100ZQ	100	98	23	78	38	118	5.5	20×1.5
YXD-100Z	100	98	28.5	78	38	/	/	20×1.5
YXD-100	100	98	28.5	78	38	/	/	20×1.5
YXD-150	150	161	35	90	42	/	/	20×1.5



YXD-100-Z,YXD-150-Z光电耐震电接点压力表接点开关型式：

指示仪表的设定方式		控制器等效输出		电路工作状态分析
接点开关型式	示意图	接线图	说明
上下限			上行：超过设定值时，下限断→上限接通 下行：超过设定值时，上限断→下限接通
双上限			上行：超过设定值时，上限1通→上限2再接通 下行：超过设定值时，上限2断→上限1再断路
双下限			下行：超过设定值时，下限1通→下限2再接通 上行：超过设定值时，下限2断→下限1再断路

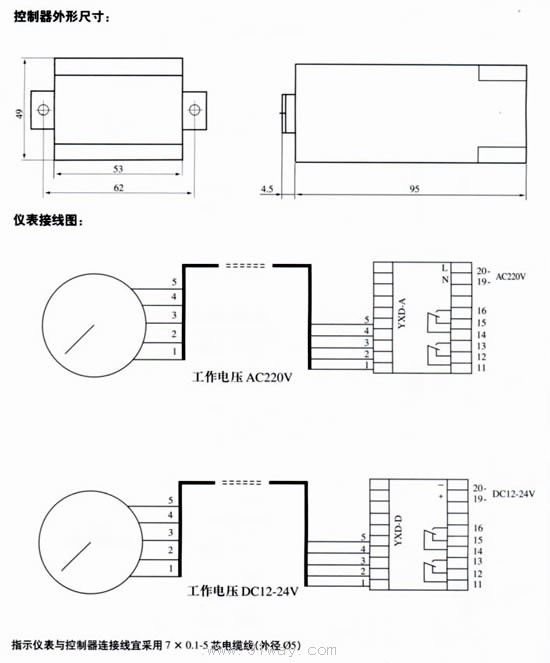

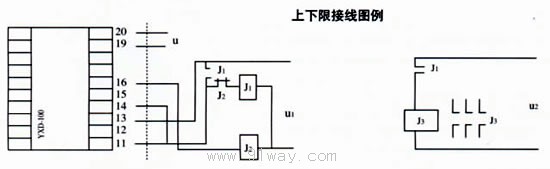

接线图例：
当压力在下限设定值以下时J3通电，主机运作。当压力升至上限设定值时J3断电，主机停止工作。压力下降至下限设定值J3又接续，主机运作。

U允许DC12V~24V YXD-100D型
AC220V YXD-100A型

使用与订货须知：
工作环境应无腐蚀性气体
接装后请剪除仪表表壳顶部橡胶塞凸起部，令仪表内腔与大气相通，以保证仪表精确度
订货请说明名称、型号、测量范围、工作电源。
腐蚀性环境或腐蚀性介质请另行说明。
工作电源为24VDC时,勿与输出端感性负载共用24V电源，宜用仪用安全电源或独立供电。
