ZMAP\ZMBP气动薄膜调节阀产品详细说明：

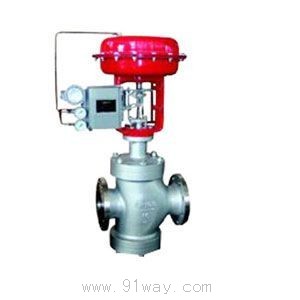

ZMAP\ZMBP气动薄膜调节阀

概述

　 ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。

ZMAP\ZMBP气动薄膜调节阀技术性能指标

项目		指标值
基本误差％	不带定位器	±5.0
	带定位器	±1.0
回差％	不带定位器	3.0
	带定位器	1.0
死区％	不带定位器	3.0
	带定位器	0.4
允许泄漏量L/h		1×10-3×阀额定容量

ZMAP\ZMBP气动薄膜调节阀规格与技术参数

公称通径mm			20				25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可与本公司 商洽生产
额定流量 系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
法兰尺寸			铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
法兰形式			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式(常温型)、热片式(中温型)、低温型
可配附件			定位器 手轮 电/气转换器 空气过滤减压器
可调比R			30:1
气源接头			M16×1.5

执行机构主要技术参数

型　号	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
弹簧范围KPa	20～100(标准)；40～200；80～240；20～60；60～100

允许压差

供气压力 MPa	弹簧压力 KPa	公称通径	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
		阀座直径	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允许压差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200		6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

外形尺寸

DN	D	PN(MPa)			H		H1
		1.6	4.0	6.4	常 温型	中温型
25	280	185	190	200	685	835	115
32	280	200	210	210	696	847	120
40	325	220	230	235	754	905	130
50	325	250	255	265	784	935	145
65	410	275	285	295	1065	1219	180
80	410	300	310	320	1076	1239	195
100	410	350	355	370	1085	1248	200
125	495	410	425	440	1286	1498	245
150	495	450	460	475	1306	1518	255
200	495	550	560	570	1381	1593	275
250	620	670	740	752	1455	1645	380
300	620	770	803	819	1510	1690	430

ZMAP\ZMBP气动薄膜调节阀零件材料温度范围

零件名称	材料	温度范围
阀 体 上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀芯、阀座、阀杆	1Cr18Ni9	-250～550℃
上下膜片	A3钢板
支架、顶盖	HT200
压缩弹簧	60Si2Mn
波纹薄膜	5806胶夹480D尼龙66网眼布
填 料	聚四氟乙烯	-40～200℃
	碳纤维	-120～350℃
	柔性石墨	-40～600℃
