产品名称：

SJM型键联结双型弹性膜片联轴器

型号规格：

SJM型键联结双型弹性膜片联轴器

产品类别：

常规产品 -- 机械传动 -- 膜片联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SJM型键联结双型弹性膜片联轴器产品详细说明：

SJM型键联结双型弹性膜片联轴器可加工英制轴孔，轴孔长度可按客户需要加工，也可预留孔

SJM型键联结双型弹性膜片联轴器主要尺寸及基本参数

规格	额定扭矩 N．m	许用转速 rpm	重量 kg	转动惯量 kg.cm2	主要尺寸 mm						许用补偿量
规格	额定扭矩 N．m	许用转速 rpm	重量 kg	转动惯量 kg.cm2	dmax	D	A	B	L	C	轴向mm	角向	径向 mm
00	9.8	20000	0.23	3.0	20	57	4.9	20	100	60	±1.6	2º	0.5
01	33	20000	1.2	8	22	68	6.1	26	141	89	±1.6	2º	0.5
02	90	20000	1.9	24	32	81	6.6	26	141	89	±1.6	2º	0.5
03	173	18000	2.9	48	35	93	8.4	29	160	102	±2.4	2º	0.6
04	245	15000	4.7	80	42	104	11.2	34	195	127	±2.8	2º	0.7
05	420	13000	7.1	224	50	126	11.7	42	211	127	±3.2	1º30¹	0.7
06	772	12000	10.8	440	60	143	11.7	48	223	127	±3.6	1º30¹	0.8
07	1270	10000	16.3	1080	75	168	16.8	58	243	127	±4.0	1º30¹	0.8
08	2080	10000	24.7	2080	82	194	17.0	64	268	140	±4.4	1º30¹	0.9
09	3328	9000	32.5	3520	95	214	21.6	77	306	152	±4.8	1º30¹	0.9
10	4900	8000	50.0	7200	108	246	23.9	89	356	178	±5.2	1º30¹	1.0
11	6368	6300	75.0	12800	118	276	27.2	102	382	178	±5.6	1º30¹	1.2
12	8900	6300	72.2	18000	110	276	17.5	128	409	153	±3.6	1º	1.2
13	15280	5000	120.0	37000	135	308	19.0	160	492	172	±4.0	1º	1.2
14	25410	4700	175	68000	155	346	21.5	182	554	190	±4.0	1º	1.2
15	37130	4300	234	108000	165	375	24.0	198	620	224	±4.0	1º	1.3
16	47120	3900	306	167000	180	410	29.5	214	682	254	±4.4	1º	1.3
17	57000	3500	369	250000	190	445	29.5	225	720	270	±4.4	1º	1.4
18	63186	3500	448	311000	205	470	31.0	248	770	274	±4.8	1º	1.5
19	82590	3200	596	480000	230	512	32.0	278	843	287	±4.8	1º	1.6
20	102100	2800	763	747000	255	556	32.5	305	902	292	±5.2	1º	1.8
21	126070	2450	919	1016000	265	588	34.0	318	948	312	±5.4	1º	1.8
22	146350	2150	1068	1386000	275	630	34.5	332	1008	344	±5.6	1º	2.0
23	173830	2000	1235	1784000	290	655	35.5	348	1052	356	±6.0	1º	2.0

注：(1)本表中尺寸Ｃ可以按用户要求的长度订作；（2）重量按最大孔径计算，为近似重量，只作参考。(3)单边联轴节可以加工成各种孔型，也可以作成Z1型胀套联结、Z7B型胀套联结、Z10型胀套联结、锥套联结等多种联结形式。

SJM型键联结双型弹性膜片联轴器

SJM型键联结双型弹性膜片联轴器

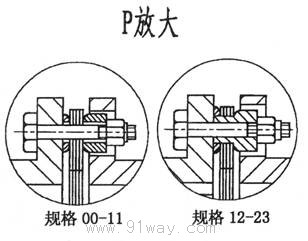

SJM型键联结双型弹性膜片联轴器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
