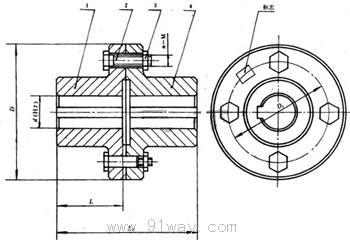

产品名称: | YL,YLD型凸缘联轴器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 机械传动 -- 凸缘联轴器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
型号 | 公称扭矩 Tn(N·m) |
许用转速[n]r/min | 轴孔直径d(H7) | 轴孔长度L | D | D1 | 螺栓 | L0 | 转动惯量 (kg.m2) |
重量 (kg.m³) | |||||
Y型 | J1型 | 数量 n |
直径M | ||||||||||||
铁 | 钢 | 铁 | 钢 | Y型 | J1型 | ||||||||||
YL1 YLD1 |
10 | 8100 | 13000 | 10 11 |
10 11 |
25 | 22 | 71 | 53 | 3(3) | M6 | 54 | 48 | 0.0018 | 0.94 |
12 14 |
12 14 |
32 | 27 | 68 | 58 | ||||||||||
16 18 19 |
16 18 19 |
42 | 30 | 88 | 64 | ||||||||||
20 - |
20 22 |
52 | 38 | 108 | 80 | ||||||||||
YL2 YLD2 |
16 | 7200 | 12000 | 12 14 |
12 14 |
32 | 27 | 80 | 64 | 4(4) | M6 | 68 | 58 | 0.0035 | 1.50 |
16 18 19 |
16 18 19 |
42 | 30 | 88 | 64 | ||||||||||
20 22 |
20 22 |
52 | 38 | 108 | 80 | ||||||||||
YL3 YLD3 |
25 | 6400 | 10000 | 14 | 14 | 32 | 27 | 90 | 69 | 3(3) | M8 | 68 | 58 | 0.0060 | 1.99 |
16 18 19 |
16 18 19 |
42 | 30 | ||||||||||||
88 | 64 | ||||||||||||||
20 22- |
20 22 24 |
52 | 38 | 108 | 80 | ||||||||||
128 | 92 | ||||||||||||||
YL4 YLD4 |
40 | 5700 | 9500 | 18 19 |
18 19 |
42 | 30 | 100 | 80 | 3(3) | M8 | 88 | 64 | 0.0093 | 2.47 |
20 22 24 |
20 22 24 |
52 | 38 | 108 | 80 | ||||||||||
25 - |
25 28 |
62 | 44 | 128 | 92 | ||||||||||
YL5 YLD5 |
63 | 5500 | 9000 | 22 24 |
22 24 |
52 | 38 | 105 | 85 | 4(4) | M8 | 108 | 80 | 0.013 | 3.19 |
25 28 |
25 28 |
62 | 44 | 128 | 92 | ||||||||||
30 - |
30 32 |
82 | 60 | 168 | 124 | ||||||||||
YL6 YLD6 |
100 | 5200 | 8000 | 24 | 24 | 52 | 38 | 110 | 90 | 4(4) | M8 | 108 | 80 | 0.017 | 3.99 |
25 28 |
25 28 |
62 | 44 | 128 | 92 | ||||||||||
30 32 - |
30 32 35 |
82 | 60 | 168 | 124 | ||||||||||
YL7 YLD7 |
160 | 4800 | 7600 | 28 | 28 | 62 | 44 | 120 | 95 | 4(3) | M10 | 128 | 92 | 0.029 | 5.66 |
30 32 35 38 |
30 32 35 38 |
82 | 60 | 168 | 124 | ||||||||||
- | 40 | 112 | 84 | 228 | 172 | ||||||||||
YL8 YLD8 |
250 | 4300 | 7000 | 32 35 38 | 32 35 38 |
82 | 60 | 130 | 105 | 4(3) | M10 | 169 | 125 | 0.043 | 7.29 |
40 42 - |
40 |
112 | 84 | 229 | 173 | 6.53 | |||||||||
YL9 YLD9 |
630 | 4100 | 6800 | 38 | 38 | 82 | 60 | 140 | 115 | 6(3) | M10 | 169 | 125 | 0.064 | 9.53 |
112 | 84 | 229 | 173 | ||||||||||||
40 42 45 48 - |
40 42 45 48 50 | ||||||||||||||
YL10 YLD10 |
630 | 3600 | 6000 | 45 48 50 55 - |
45 48 50 55 56 |
160 | 130 | 6(4) | M12 | 0.112 | 12.46 | ||||
- | 60 | 142 | 107 | 289 | 219 | ||||||||||
YL11 YLD11 |
1000 | 3200 | 5300 | 50 55 56 | 50 55 56 |
112 | 84 | 180 | 150 | 8(4) | M12 | 229 | 173 | 0.205 | 17.97 |
60 63 65 - |
60 63 65 70 |
142 | 107 | 289 | 219 | ||||||||||
YL12 YLD12 |
1600 | 2900 | 4700 | 60 63 65 70 71 75 | 60 63 65 70 71 75 |
200 | 170 | 12(6) | M12 | 0.443 | 30.62 | ||||
- | 80 | 52 | 38 | 349 | 269 | 0.463 | 29.52 | ||||||||
YL13 YLD13 |
2500 | 2600 | 4300 | 70 71 75 | 70 71 75 |
142 | 107 | 220 | 185 | 8(6) | M16 | 289 | 219 | 0.646 | 35.58 |
80 85 - |
80 85 90 |
172 | 132 | 349 | 269 | ||||||||||
YL14 YLD14 |
4000 | 2300 | 4800 | 80 85 90 95 | 80 85 90 95 |
172 | 132 | 250 | 215 | 12(8) | M16 | 350 | 270 | 1.353 | 57.13 |
100 - |
100 110 | 212 | 167 | 430 | 340 | ||||||||||
YL15 YLD15 |
6300 | 2000 | 3400 | - - |
90 95 |
172 | 132 | 290 | 250 | 12(6) | M20 | 350 | 270 | 2.854 | 89.59 |
100 110 120 - |
100 110 120 125 | 212 | 167 | 430 | 340 | ||||||||||
YL16 YLD16 |
10000 | 1800 | 3000 | - - 120 125 |
100 110 120 125 | 340 | 290 | 12(6) | M24 | 5.271 | 119.57 | ||||
130 - |
130 140 | 252 | 202 | 510 | 410 | ||||||||||
YL17 YLD17 |
14000 | 1600 | 2600 | - - |
120 125 | 212 | 167 | 380 | 330 | 12(6) | M24 | 430 | 340 | 9.139 | 171.71 |
130 140 150 | 130 140 150 | 252 | 202 | 510 | 410 | ||||||||||
- | 160 | 302 | 242 | 610 | 490 | ||||||||||
YL18 YLD18 |
20000 | 1400 | 2300 | - - |
140 150 | 252 | 202 | 420 | 360 | 12(6) | M30 | 510 | 410 | (17.883) | (263.5) |
- - - |
160 170 180 | 302 | 242 | 610 | 490 |
