产品名称：

WH型滑块联轴器

型号规格：

WH型滑块联轴器

产品类别：

常规产品 -- 机械传动 -- 滑块联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

WH型滑块联轴器产品详细说明：

型号	公称转矩Tn(N.m)	许用转速[n]r/min	轴孔直径	轴孔长度		D	D1	B1	B2	l	转动惯量Kg.m2	质量kg
			d1 d2	Y	J1
				L
			mm
WH1	16	10000	10,11 12,14	25-32	22-27	40	30	52	13	5	0.0007	0.6
				32-42	27-30
WH2	31.5	8200	12,12,16,(17),18			50	32	56	18	5	0.0038	1.5
WH3	63	7000	16,(17),18,20,22	42-52	30-38	70	40	60	18	5	0.0063	1.8
				52-62	38-44
WH4	160	5700	20,22,24,25,28			80	50	64	18	8	0.013	2.5
WH5	280	4700	25,28,30,32,35	62-82	44-60	100	70	75	23	10	0.045	5.8
				82-112	60-84
WH6	500	3800	30,32,35,38,40,42,45			120	80	90	33	15	0.12	9.5
WH7	900	3200	40,42,45,48,50,55	112	84	150	100	120	38	25	0.43	25
				112-142	84-107
WH8	1800	2400	50,55,60,63,65,70			190	120	150	48	25	1.98	55
WH9	3550	1800	65,70,75,80,85	172-212	132-167	330	190	180	58	40	4.9	85
				172-212	132-167
WH10	5000	1500	80,85,90,95,100			330	190	180	58	40	7.5	120

WH型滑块联轴器

WH型滑块联轴器

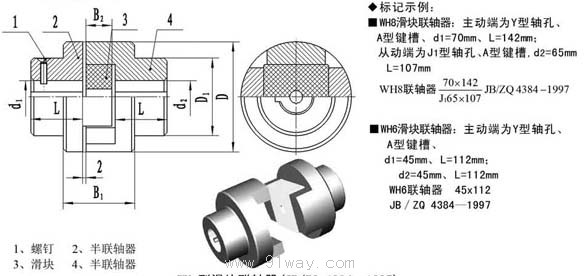

WH型滑块联轴器（示意图）
