产品名称：

GL型滚子链联轴器

型号规格：

GL型滚子链联轴器

产品类别：

常规产品 -- 机械传动 -- 链条联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

GL型滚子链联轴器产品详细说明：

GL型滚子链联轴器的基本尺寸和参数

型号	公称转矩Tn N.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	链号	链条节距 P	齿数 Z	D	S	D1	重量 kg	许用位移量
型号	公称转矩Tn N.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	链号	链条节距 P	齿数 Z	D	S	D1	重量 kg	径向y	轴向x	角向a
GL1	40	1400	16-20	38-52	06B	9.525	14	51.06	4.9	35	0.4	0.19	1.4	1°
GL2	63	1250	19-24	38-52	06B	9.525	16	57.08	4.9	38	0.7	0.19	1.4	1°
GL3	100	1000	20-25	38-62	08B	12.7	14	68.88	6.7	40	1.1	0.25	1.9	1°
GL4	160	1000	24-32	44-82	08B	12.7	16	76.91	6.7	50	1.8	0.25	1.9	1°
GL5	250	800	28-40	60-112	10A	15.875	16	94.46	9.2	60	3.2	0.32	2.3	1°
GL6	400	630	32-50	60-112	10A	15.875	20	116.57	9.2	70	5.0	0.32	2.3	1°
GL7	630	630	40-60	84-142	12A	19.05	18	127.78	10.9	85	7.4	0.38	2.8	1°
GL8	1000	500	45-70	84-142	16A	25.4	16	154.33	14.3	110	11	0.5	3.8	1°
GL9	1600	400	50-75	84-172	16A	25.4	20	186.50	14.3	120	20	0.5	3.8	1°
GL10	2500	315	60-90	107-172	20A	31.75	18	213.02	17.8	140	26	0.63	4.7	1°
GL11	4000	250	75-100	107-212	24A	38.1	16	231.49	21.5	160	39	0.76	5.7	1°
GL12	6300	250	85-120	132-212	28A	44.45	16	270.08	24.9	170	59	0.88	6.6	1°
GL13	10000	200	100-140	167-252	32A	50.8	18	340.80	28.6	200	86	1.0	7.6	1°
GL14	16000	200	120-160	167-302	32A	50.8	22	405.22	28.6	220	150	1.0	7.6	1°
GL15	25000	200	140-190	202-352	40A	63.5	20	466.25	35.5	280	234	1.27	9.5	1°

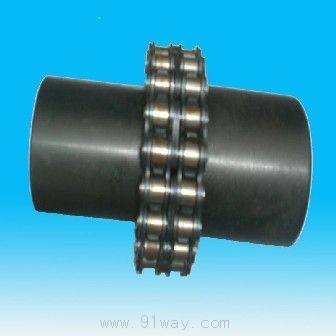

GL型滚子链联轴器

GL型滚子链联轴器

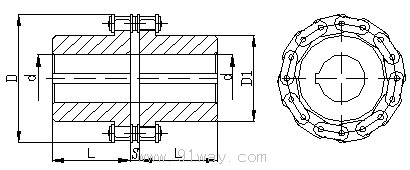

GL型滚子链联轴器（示意图）
