产品名称: WG型鼓形齿式联轴器
型号规格: WG型鼓形齿式联轴器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 齿式联轴器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WG型鼓形齿式联轴器产品详细说明:

WG型鼓形齿式联轴器

根据GB/ZQ4186-97
型式、基本参数和主要尺寸
1、型式

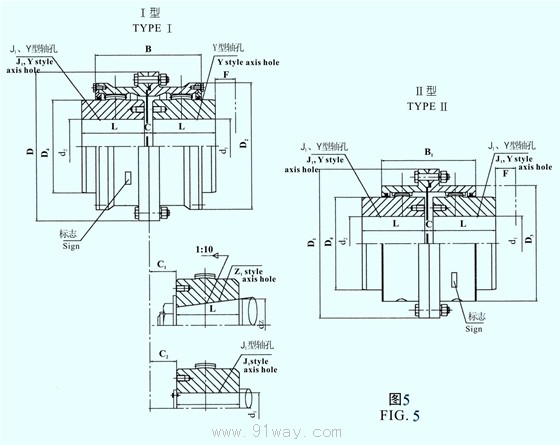

Ⅰ型-适用于WG1~WG24型,见图5中Ⅰ型。
Ⅱ型-适用于WG1~WG14型,见图5中Ⅱ型。
2、基本参数和主要尺寸
Ⅰ型与Ⅱ型联轴器基本参数和主要尺寸应符合图5及表5的规定。

WG型鼓形齿式联轴器外形尺寸

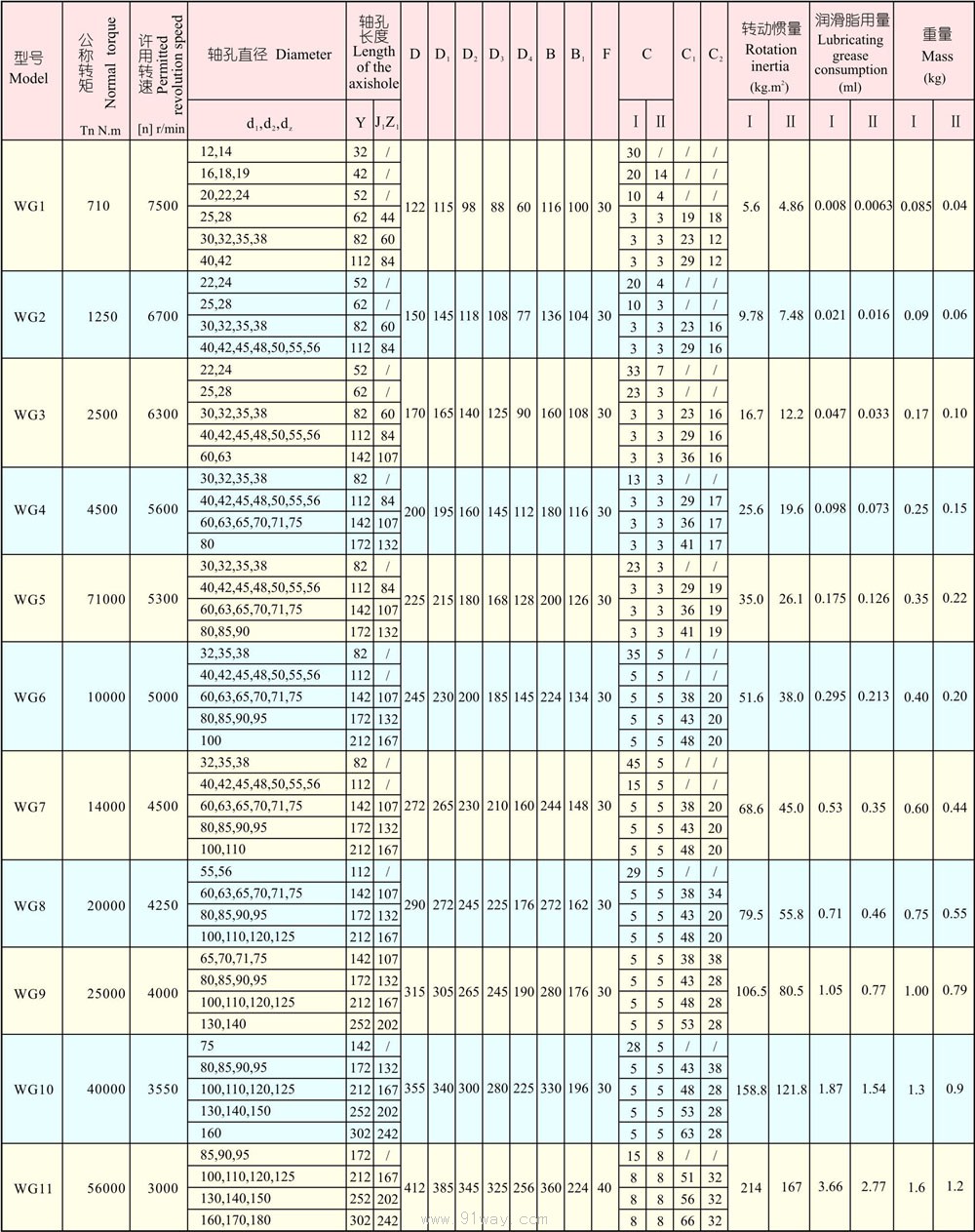

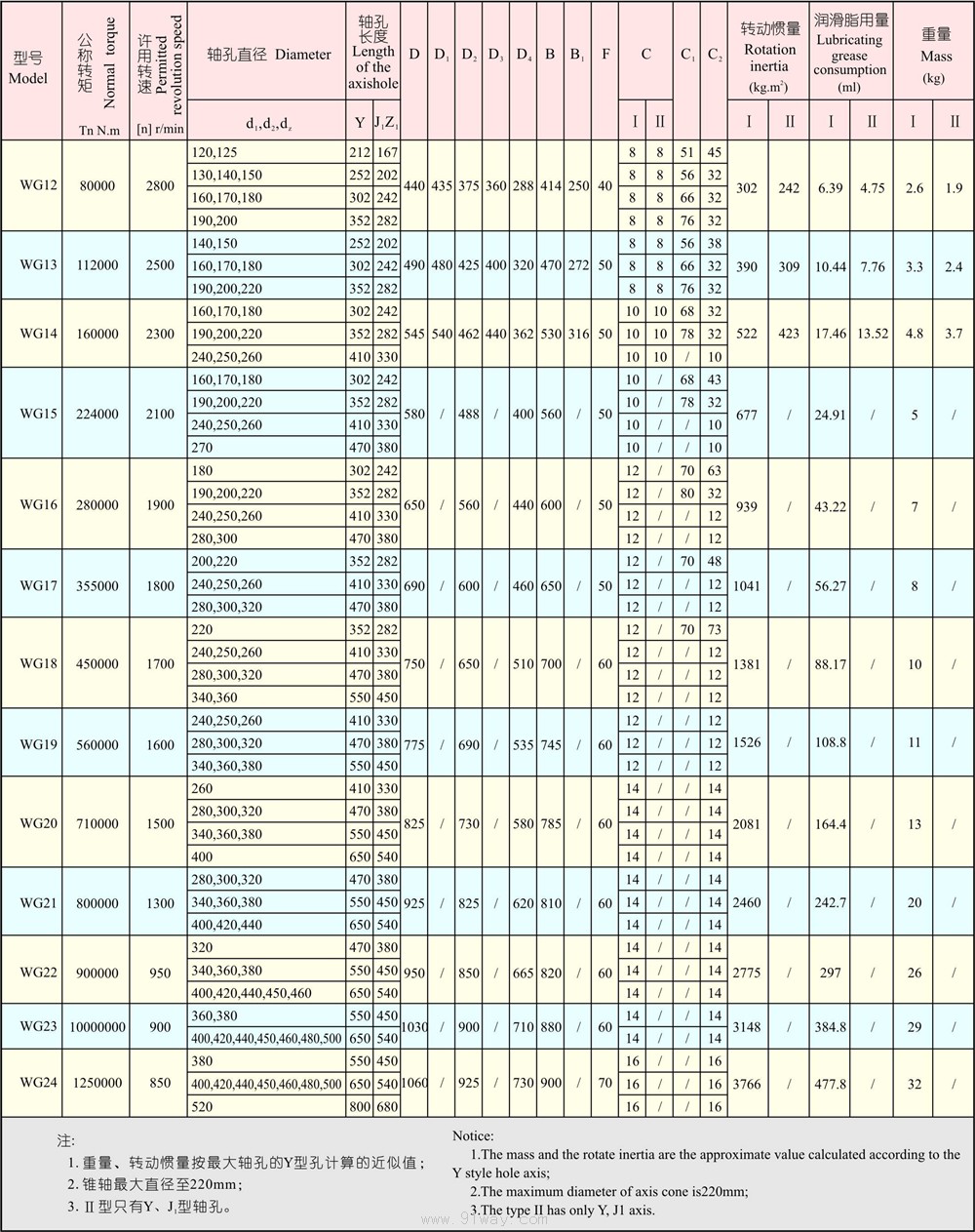

WG型鼓形齿式联轴器技术参数

WG型鼓形齿式联轴器安装尺寸

WG型鼓形齿式联轴器
