产品名称：

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器

型号规格：

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器产品详细说明：

型号	回转直径 D	公称转矩 T_n/ kN·m	疲劳转矩 T_f/ kN·m	轴线折角 β/ (°)≤	伸缩量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	转动惯量 I/kg·m²		质量m/kg
型号	回转直径 D	公称转矩 T_n/ kN·m	疲劳转矩 T_f/ kN·m	轴线折角 β/ (°)≤	伸缩量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增长 100	L_min	增长100
SWZ160BF	160	18	9	≤10	75	980	120	138	95	114	15	5	20	6	8-13	0.244	0.008	96	3.02
SWZ190BF	190	31.5	16		80	1090	135	165	115	133	17	5	25	7	8-15	0.539	0.015	150	4.11
SWZ220BF	220	45	22		100	1260	155	190	130	159	20	6	32	9	8-17	1.151	0.031	238	5.96
SWZ260BF	260	80	40		115	1420	180	228	115	194	25	6	40	12.5	8-19	2.672	0.061	388	7.82
SWZ300BF	300	125	63		120	1600	215	260	180	219	30	7	40	15	10-23	5.312	0.096	574	9.37
SWZ350BF	350	200	100		130	1760	235	310	210	273	35	8	50	16	10-23	11.649	0.216	908	13.62
SWZ400BF	400	280	140		145	2040	270	358	240	299	40	8	70	18	10-25	21.87	0.347	1329	18.72
SWZ425BF	425	355	180		145	2150	295	376	255	325	42	10	80	20	16-28	30.548	0.432	1615	19.18
SWZ450BF	450	450	224		185	2300	300	400	270	351	44	10	80	20	16-28	41.31	0.586	1959	22.31
SWZ500BF	500	600	315		200	2600	340	445	300	377	47	12	90	22.5	16-31	68.419	0.854	2658	28.76
SWZ550BF	550	800	400		210	2670	355	492	320	426	50	12	100	22.5	16-31	106.809	1.272	3384	32.87
SWZ600BF	600	1000	500		220	2980	390	536	360	450	55	15	90	22.5	16-37	148.533	1.777	4368	42.66
SWZ650BF	650	1250	630		235	3140	415	586	390	500	55	15	100	25	16-37	242.5	2.509	5523	47.44
SWZ700BF	700	1600	800		255	3280	440	636	420	560	60	15	100	30	18-37	359.435	3.488	6926	51.3
SWZ750BF	750	2100	1000		265	3710	500	675	450	560	65	15	125	32.5	18-43	495.22	4.129	8506	62.89
SWZ800BF	800	2500	1250		290	3950	525	712	480	600	70	18	135	35.5	16-50	681.89	5.017	10320	75.13
SWZ850BF	850	3000	1600		295	4140	550	762	510	630	70	18	135	35.5	18-50	889.307	6.592	12097	79.28
SWZ900BF	900	3550	1800		320	4400	600	800	540	690	80	18	150	40	16-58	1254.017	8.868	14768	87.56
SWZ950BF	950	4200	2000		320	4520	615	850	570	730	80	20	150	40	18-58	1608.967	11.215	17034	99.14
SWZ1000BF	1000	5000	2500		330	4560	600	890	600	765	90	20	165	45	16-66	1957.082	13.55	18889	109.1
SWZ1100BF	1100	6500	3150		350	5010	670	980	660	840	95	22	180	47.5	16-74	3161.838	19.866	25130	132.93
SWZ1200BF	1200	8200	4000		365	5370	715	1080	720	920	110	25	200	52.5	18-74	4813.688	28.954	32142	161.97

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器

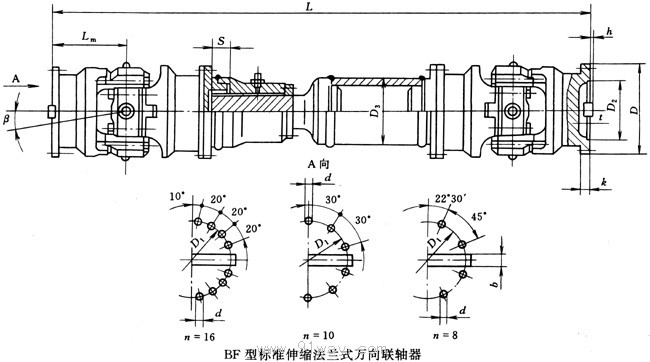

SWZ-BF型标准伸缩法兰型整体轴承座十字轴式万向联轴器（示意图）
