产品名称：

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器

型号规格：

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器产品详细说明：

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器基本参数和主要尺寸（JB/T3242-93）/mm

型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f/ kN·m	轴线折角β/ (°)≤	伸缩量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	转动惯量 I/kg·m²		质量m/kg
型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f/ kN·m	轴线折角β/ (°)≤	伸缩量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增长 100	L_min	增长100
SWZ160CH	160	18	9	≤10	170	1010	120	138	95	135	15	5	20	6	8-13	0.232	0.01	95	5.75
SWZ190CH	190	31.5	16		210	1170	135	165	115	155	17	5	25	7	8-15	0.516	0.017	152	7.53
SWZ220CH	220	45	22		250	1370	155	190	130	180	20	6	32	9	8-17	1.127	0.03	247	10.12
SWZ260CH	260	80	40		290	1540	180	228	115	220	25	6	40	12.5	8-19	2.623	0.051	403	14.73
SWZ300CH	300	125	63		290	1680	215	260	180	250	30	7	40	15	10-23	5.079	0.093	578	18.41
SW350CH	350	200	100		340	1920	235	310	210	290	35	8	50	16	10-23	11.746	0.185	959	27.19
SW400CH	400	280	140		390	2240	270	358	240	320	40	8	70	18	10-25	21.8	0.262	1398	32.38
SW425CH	425	355	180		390	2310	295	376	255	350	42	10	80	20	16-28	30.022	0.34	1671	38.01
SW450CH	450	450	224		460	2480	300	400	270	370	44	10	80	20	16-28	41.087	0.461	2043	43.65
SW500CH	500	600	315		460	2720	340	445	300	400	47	12	90	22.5	16-31	66.122	0.613	2682	50.48
SW550CH	550	800	400		550	2950	355	492	320	450	50	12	100	22.5	16-31	108.055	0.984	3605	63.22

注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2.Lmin为缩短后的最小长度。
3.L为安装长度，按需要确定。

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器

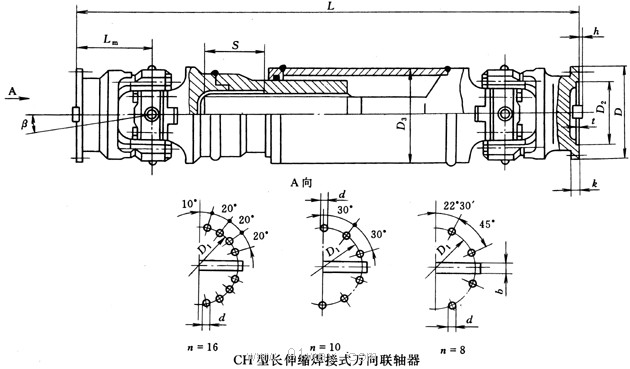

SWZ-CH型长伸缩焊接型整体轴承座十字轴式万向联轴器（示意图）
