产品名称: SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器
型号规格: SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 万向联轴器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器产品详细说明:
WF型无伸缩法兰式万向联轴器基本参数和主要尺寸(JB/T3242-93)/mm

型号
回转
直径
D
公称
转矩
Tn/
kN·m
疲劳
转矩
Tf/
kN·m
轴线
折角
β/
(°)≤
Lmin
Lm
1
D2
(H7)
D3
k
t
b
(h9)
h
n-d
转动惯量
I/kg·m2
质量m/kg
Lmin
增长
100
Lmin
增长100
SWZ160WF
160
18
9
≤10
680
120
138
95
114
15
5
20
6
8-13
0.205
0.008
72
3.02
SWZ190WF
190
31.5
16
750
135
165
115
133
17
5
25
7
8-15
0.455
0.015
112
4.11
SWZ220WF
220
45
22
880
155
190
130
159
20
6
32
9
8-17
0.961
0.031
178
5.96
SWZ260WF
260
80
40
1010
180
228
155
194
25
6
40
12.5
8-19
2.225
0.061
293
7.82
SWZ300WF
300
125
63
1170
215
260
180
219
30
7
40
15
10-23
4.551
0.095
447
9.37
SWZ350WF
350
200
100
1280
235
310
210
273
35
8
50
16
10-23
9.6
0.216
688
13.62
SWZ400WF
400
280
140
1450
270
358
240
299
40
8
70
18
10-25
18.28
0.347
1004
18.72
SWZ425WF
425
355
180
1570
295
376
255
325
42
10
80
20
16-28
25.57
0.432
1238
19.18
SWZ450WF
450
450
224
1670
300
400
270
351
44
10
80
20
16-28
28.451
0.586
1481
22.31
SWZ500WF
500
600
315
1870
340
445
300
377
47
12
90
22.5
16-31
57.067
0.854
2019
28.76
SWZ550WF
550
800
400
1950
355
492
320
426
50
12
100
22.5
16-31
88.526
1.272
2.578
32.87
SWZ600WF
600
1000
500
2130
390
536
360
450
55
15
90
22.5
16-37
134.817
1.777
3307
42.26
SWZ650WF
650
1250
630
2260
415
586
390
500
55
15
100
25
16-37
200.093
2.509
4166
47.44
SWZ700WF
700
1600
800
2400
440
636
430
560
60
15
100
30
18-37
292.755
3.488
5225
51.3
SWZ750WF
750
2000
1000
2710
500
675
450
560
65
15
125
32.5
18-43
419.407
4.129
6572
62.89
SWZ800WF
800
2500
1250
2860
525
712
480
600
70
18
135
35.5
16-50
572.99
5.617
7900
75.13
SWZ850WF
850
3000
1600
2970
550
762
510
630
70
18
135
35.5
18-50
757.267
6.592
9234
79.28
SWZ900WF
900
3550
1800
3240
600
800
540
690
80
18
150
40
16-58
1056.733
8.868
11453
87.56
SWZ950WF
950
4200
2000
3300
615
850
570
730
80
20
150
40
18-58
1341.984
11.215
13026
99.14
SWZ1000WF
1000
5000
2500
3280
600
890
600
765
90
20
165
45
16-66
1619.261
13.55
14271
109.1
SWZ1100WF
1100
6500
3150
3630
670
980
660
840
95
22
180
47.5
16-74
2632.285
19.866
19126
132.93
SWZ1200WF
1200
8200
4000
3840
715
1080
720
920
110
25
200
52.5
18-74
3968.981
28.954
24158
161.97

注:1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2.L为安装长度,按需要确定。

SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器

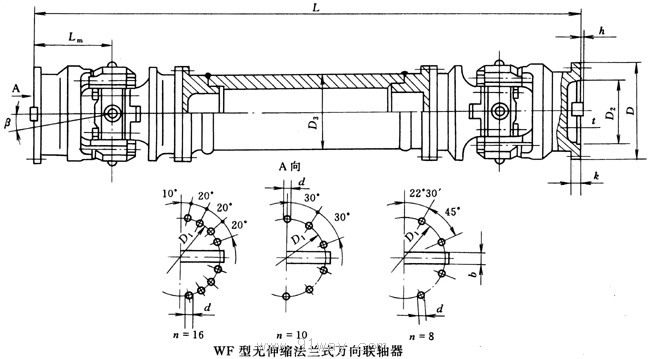

SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器外形尺寸

SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器

SWZ-WF型无伸缩法兰型整体轴承座十字轴式万向联轴器
