产品名称：

JSJ型接中间轴蛇形弹簧联轴器

型号规格：

JSJ型接中间轴蛇形弹簧联轴器

产品类别：

常规产品 -- 机械传动 -- 弹簧联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

JSJ型接中间轴蛇形弹簧联轴器产品详细说明：

JSJ型接中间轴蛇形弹簧联轴器基本参数和主要尺寸（JB/T8869-2000）/mm

型号	公称转矩T_n/ N·m	轴孔直径 d	中间轴 d₁	L	中间轴 L₃min	D	L₂	间隙 t	质量m (每端、无孔) /kg	润滑油 (每端) /kg
JSJ1	140	22、24	28	48	162	116	78	3	3.9	0.0408
		25、28
		30、32、35
JSJ2	400	32、35、38	35	60	195	158	94		8.85	0.068
		40、42、45、48、50
JSJ3	900	48、50、55、56	50	76	213	183	103		15.6	0.113
		60、63、65
JSJ4	1800	55、56	63	89	275	218	134		26.4	0.172
		60、63、65、(70、71、75)
		80
JSJ5	3150	65、70、71、75	75	98	294	245	144		37.2	0.254
		80、85
JSJ6	5600	75	90	120	372	286	182	5	63	0.426
		80、85、90、95
		100、110
JSJ7	8000	80、85、90、95	100	127	391	324	191		83.5	0.508
		100、110、120
JSJ8	12500	90、95	120	150	453	327	220	6	98	0.735
		100、110、120、125
		130、140
JSJ9	18000	110、120、125	130	162	463	365	225		140.2	0.907
		130、140、150
		160、170
JSJ10	25000	120、125	140	184	482	419	235		209.6	1.13
		130、140、150
		160、170、180
		190、200
JSJ11	35500	140、150	160	183	549	478	268		276.7	1.95
		160、170、180
		190、200
JSJ12	50000	160、170、180	200	198	587	548	287		381	2.81
		190、200、220
		240
JSJ13	63000	180		216	622	604	305		519	3.49
		190、200、220
		240、250
JSJ14	90000	200、220	220	239	673	665	330		718	3.76
		240、250、260
		280
JSJ15	125000	240、250、260	250	259	711	708	350		898	4.4
		280、300、320
JSJ16	160000	280、300、320	280	289	744	782	366		1205	5.62
		340、360

注：1.若轴孔型式按GB/T3852与制造厂协商。
2.质量是按无孔的计算近似值。

JSJ型接中间轴蛇形弹簧联轴器

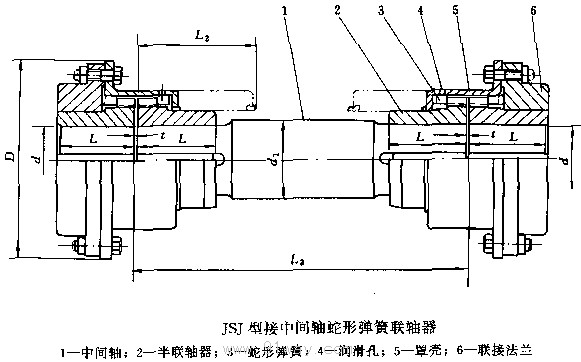

JSJ型接中间轴蛇形弹簧联轴器（示意图）
