JSD型单法兰型蛇形弹簧联轴器

型号规格：

JSD型单法兰型蛇形弹簧联轴器

产品类别：

常规产品 -- 机械传动 -- 弹簧联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

JSD型单法兰型蛇形弹簧联轴器产品详细说明：

JSD型蛇形弹簧联轴器技术参数及外形安装尺寸

JSD型单法兰蛇形弹簧联轴器基本参数和主要尺寸（JB/T8869-2000）/mm

型号	公称转矩T_n/ N·m	许用转速[n] /r·min^-1	轴孔直径		L		两轴端距离L₂		D	D₁	间隙 t	质量m (无孔) /kg	润滑油 /kg
			联接凸缘d₁	半联轴器d	法兰	半联轴器	最小	最大
JSD1	45	3600	18、19		35	47	45	102	97	86	3	2.9	0.0272
			20、22、24
			25、28	25、28
			30、32、35	—
JSD2	140		22、24		41			109	106	94		3.9	0.0408
			25、28
			30、32、35、38	30、32、35
			40、42	—
JSD3	224		25、28		54	50			114	112		5.9	0.0544
			30、32、35、38	30、32、35、38
			40、42、45、48、50、55、56	40、42
JSD4	400		32、35、38		60	60	56		135	125		8.98	0.068
			40、42、45、48、50、55、56	40、42、45、48、50
			60、63、65	—
JSD5	630		40、42、45、48		73	63	64	166	148	144		13.5	0.0802
			50、55、56	50、55、56
			60、63、65、70、71、75	—
			80
JSD6	900		48、50、55、56		79	76			159	152		17.5	0.113
			60、63、65、70、71、75	60、63、65
			80、85	—
JSD7	1800		55、56		88	88	93	204	190	178		28.6	0.172
			60、63、65、70、71、75	60、63、65、70、71、75
			80、85、90、95	80
JSD8	3150	3600	65、70、71、75		100	98	93		211	210		42.9	0.254
			80、85、90、95	80、85、90、95
			100、110	—
JSD9	5600	2440	80、85、90、95	80、85、90、95	90	120	103	205	251	251	5	70.8	0.426
			100、110、120、125	100、110
			130	—
JSD10	8000	2250	90、95		104	127	106		270	270		95.7	0.508
			100、110、120、125	100、110、120
			130、140、150	—
JSD11	12500	2025	95		120	150	125		308	308	6	139	0.735
			100、110、120、125
			130、140、150	130、140
			160、170	—
JSD12	18000	1800	110、120、125		134	162	130		346	346		190	0.907
			130、140、150	130、140、150
			160、170、180	160、170
			190	—
JSD13	25000	1650	120、125		152	184	135		384	359	10	259	1.13
			130、140、150
			160、170、180	160、170、180
			190、200
JSD14	35500	1500	100、110、120、125		173	183	175	185	453	426		342.77	1.95
			130、140、150
			160、170、180
			190、200、220	190、200
			240、250	—
JSD15	50000	1350	110、120、125	120、125	186	198	180	205	501	457		434.48	2.81
			130、140、150
			160、170、180
			190、200、220
			240、250、260	—
			280	—
JSD16	63000	1220	125	—	220	216	194	224	566	527		641.96	3.49
			130、140、150
			160、170、180
			190、200、220
			240、250、260	240、250
			280、300、320	—
JSD17	90000	1100	100、110、120、125	—	249	239	202	247	630	590		859.88	3.77
			130、140、150
			160、170、180
			190、200、220
			240、250、260
			280、300、320	280
JSD18	125000	1050	110、120、125	—	276	259	207	267	676	660		1127.74	4.4
			130、140、150	150
			160、170、180
			190、200、220
			240、250、260
			280、300、320	280、300
			340、360	—
JSD19	160000	900	110、120、125	—	305	279	224	289	757	711		12.4	5.63
			130、140、150	—
			160、170、180	170、180
			190、200、220
			240、250、260
			280、300、320
			340、360、380	—

注：1.若轴孔型式按GB/T3852与制造厂协商。

2.质量是无孔的计算近似值。

JSD型单法兰型蛇形弹簧联轴器

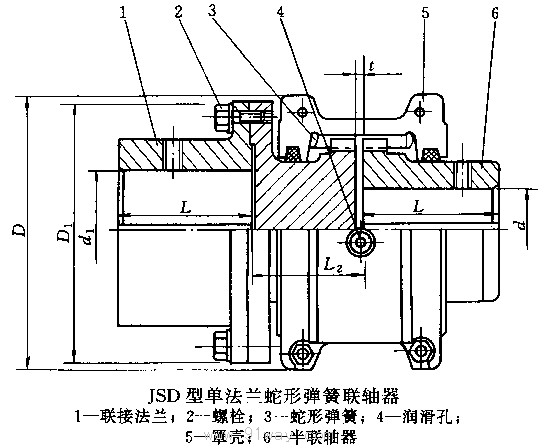

JSD型单法兰型蛇形弹簧联轴器（示意图）
