产品名称：

LTZ型带制动轮弹性套柱销联轴器

型号规格：

LTZ型带制动轮弹性套柱销联轴器

产品类别：

常规产品 -- 机械传动 -- 柱销联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

LTZ型带制动轮弹性套柱销联轴器产品详细说明：

LTZ型带制动轮弹性套柱销联轴器基本参数和主要尺寸（GB/T4323）/mm

型号	公称转矩 T_n/N·m	许用转速 [n]/r·min^-1	轴孔直径 d₁、d₂、d_z	L	D₀	D	B	A	S	质量m/kg	转动惯量I/kg·m²
LTZ5	125	3800	25、28	50	200	130	85	45	5	13.384	0.0416
			30、32、35
LTZ6	250	3000	32、35、38	55	250	160	105			21.253	0.1053
			40、42
LTZ7	500	2400	40、42、45、48	65	315	190	132			35	0.2522
LTZ8	710		45、48、50、55、56	70		224		65	6	45.138	0.347
			60、63
LTZ9	100		50、55、56	80		250	168			58.674	0.407
			60、63、65、70
LTZ10	2000	1900	63、65、70、71、75	100	400	315		80	8	100.3	1.305
			80、85、90、95
LTZ11	4000	1500	80、85、90、95	115	500	400	210	100	10	198.73	4.33
			100、110
LTZ12	8000	1200	100、110、120、125	135	630	475	265	130	12	370.6	12.49
			130
LTZ13	1600	1000	120、125	160	710	600	298	180	14	641.13	30.48
			130、140、150
			160、170

注：1.质量、转动惯量按材料为铸钢、无轴孔计算近似值。

2.若按GB/T3852轴孔长度，与制造厂协商。

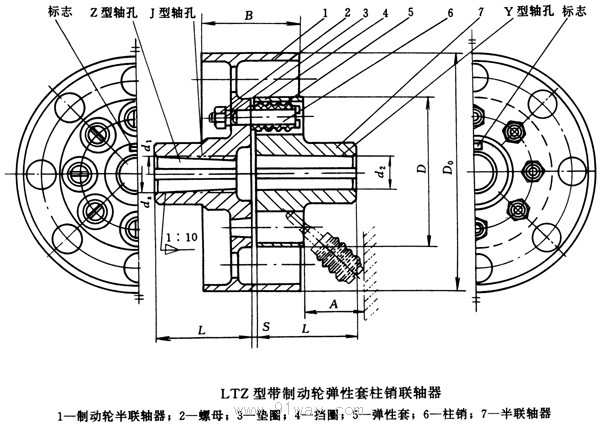

LTZ型带制动轮弹性套柱销联轴器外形尺寸

LTZ型带制动轮弹性套柱销联轴器

LTZ型带制动轮弹性套柱销联轴器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
