产品名称：

LMS型双法兰型梅花型弹性联轴器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 弹性联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LMS型双法兰型梅花型弹性联轴器产品详细说明：

LMS型梅花形弹性联轴器

适用范围和性能特点
　　1.LMS(原MLS)型-双法兰型梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

　　2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度-35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
　　3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：
（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。

LMS型梅花形弹性联轴器

LMS型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm

型号	公称转矩Tn /N·m		许用转速 [n]/ r·min-1	轴孔直径 d1、d2、dz	L	L0	D	D1	弹性件型号	质量 m/kg	转动惯量I /kg·m2
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMS1	25	45	8500	12、14、16、18、19、20、22、 24、25	35	98	50	90	MT1-a MT1-b	1.325	0.0013
LMS2	50	100	7600	16、18、19、20、22、24、25、 28、30	38	108	60	100	MT2-a MT2-b	1.736	0.0021
LMS3	100	200	6900	20、22、24、25、28、30、32	40	117	70	110	MT3-a MT3-b	2.33	0.0034
LMS4	140	280	6200	22、24、25、28、30、32、35、 38、40	45	130	85	125	MT4-a MT4-b	3.375	0.0064
LMS5	350	400	5000	25、28、30、32、35、38、40、 42、45	50	150	105	150	MT5-a MT5-b	6.067	0.0175
LMS6	400	710	4100	30、32、35、38、40、42、45、48	55	167	125	185	MT6-a MT6-b	10.466	0.044
LMS7	630	1120	3700	35、38、40、42、45、48、 50、55	60	185	145	205	MT7-a MT7-b	14.223	0.0739
LMS8	1120	2240	3100	45、48、50、55、56、60、63、65	70	209	170	240	MT8-a MT8-b	21.16	0.149
LMS9	1800	3550	2800	50、55、56*、60、63、65、 70、71、75、80	80	240	200	270	MT9-a MT9-b	30.699	0.276
LMS10	2800	5600	2500	60、63、65*、70、71、75、 80、85、90、95、100	90	268	230	305	MT10-a MT10-b	44.547	0.526
LMS11	4500	9000	2200	70、71、75、80、85*、90、95、 100、110、120	100	308	260	350	MT11-a MT11-b	70.72	1.136
LMS12	6300	12500	1900	80、85、90、95、100、 110、120、125、130	115	345	300	400	MT12-a MT12-b	99.544	1.999
LMS13	11200	20000	1600	90、95、100、110、120、125、 130、140、150	125	373	360	460	MT13-a MT13-b	137.53	3.67
LMS14	12500	25000	1500	100、110、120、125、130、 140、150、160	135	383	400	500	MT14-a MT14-b	165.25	5.158

注：1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔长度计算的近似值。

2.带*号轴孔直径可用于Z型轴孔。

3.a、b为两种弹性材料硬度代号。

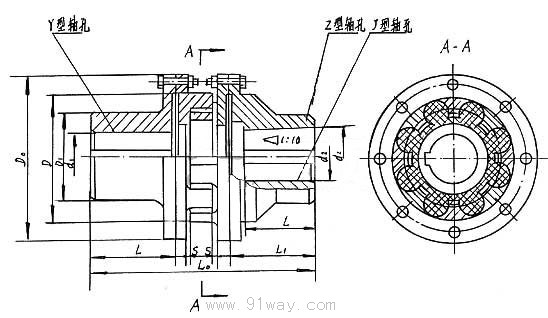

LMS型双法兰型梅花型弹性联轴器（示意图）
