产品名称：

WSL型十字轴万向联轴器

型号规格：

WSL型十字轴万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

WSL型十字轴万向联轴器产品详细说明：

WSL型十字轴式万向联轴器主要用于辊式板材矫正机，轴线折角α≤10°，回转直径46～150mm，公称转矩90～6300N·m。

WSL型十字轴式万向联轴器基本参数和主要尺寸（JB/T7846.2-95）/mm

型号	公称转矩 T_n/N·m	齿轮机座端					矫正机端					L	转动惯量 I/kg·m²	最大质量 m/kg
		d₁	L₁		D₁	L₃	d₂	L₂		D₂	L₄
			Y型	J₁型				Y型	J₁型
WSL1	90	20、22、24	52	38	46	100	20、22、24	52	38	46	100	800	0.003	7
		25、28	62	44
		30、32、35、38	82	60	58	120	25、28	62	44			820	0.0076	9
WSL2	315	30、32、35、38	82	60	58	120	30、32、35、38	82	60	58	120	840	0.01	12
		40、42、45、48、50	112	84	70	160						880	0.018	15
WSL3	500	40、42、45、48、50	112	84	70	160	40、42、45、48、50	112	84	70	160	920	0.023	19
		55、56	112	84	90	200						960	0.051	25
		60、63、65	142	107
WSL4	1400	55、56	112	84	90	200	55、56	112	84	90	200	1200	0.077	38
		60、63、65	142	107
		70、71、75	142	107	120	210	60、63、65	142	107			1210	0.16	44
WSL5	4000	70、71、75	142	107	120	210	70、71、75	142	107	120	210	1220	0.19	54
		80、85、90、95	172	132	150	260						1270	0.37	65
WSL6	6300	80、85、90、95	170	132	150	260	80、85、90、95	172	132	150	260	1320	0.48	86

WSL型十字轴万向联轴器

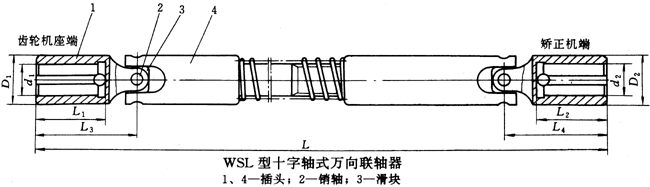

WSL型十字轴万向联轴器（示意图）
