TJ型电动滚筒产品详细说明：

TJ型电动滚筒的特点
采用国际标准：TJ型电动滚筒的功率、速度、直径、筒宽均符合ISO标准和IEC标准，通常配KL型支座可适用于国内外各种皮带运输机、料斗提升机等输送设备。为了方便用户，我们设计了TZ型支座，其安装尺寸与TD75型皮带运输机完全相同。
结构先进：电机采用直接油冷式，冷却、散热效果好。采用迷宫式密封，齿轮及轴采用优质合金钢制造，传动平稳。前轴及后轴镀硬铬，可防锈、防腐蚀并延长了使用寿命。
噪声低，允许温升高；TJ型滚筒的电机一般采用B级绝缘，允许的最高温升为80K。如果用户有特殊要求，可采用F级或H级绝缘电机，允许温升分别可达到100K或125K。凡是功率大于或等于11千瓦的电动滚筒，在电机定子绕组中装有热保护装置。TJ型电动滚筒的最高噪声低于85分贝，一般低于75分贝。
品种规格齐全：TJ型电动滚筒直径范围从110至1000毫米，筒宽从250至2000毫米，带速从0.06至4.25米/秒，功率从0.1至110千瓦。
重量轻、能耗低：由于结构先进，同种规格的TJ型电动滚筒比TDY75型电动滚筒重量约轻20%。TJ型电动滚筒的电机系我国推荐使用的Y系列电机的派生产品，能耗低。
防护等级高，电动滚筒的防护等级为IP55。

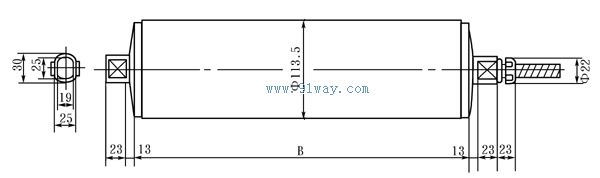

滚筒名义直径 Ø110mm

功率kw	带速m/s	最小筒宽B·min/mm	最大筒宽B·max/mm	滚筒重量Kg
				最小筒宽	每增加100mm
0.10	0.15	250	750	9.5	1.5
0.15	0.25
0.225	0.50

A=B+56配KL30型支座

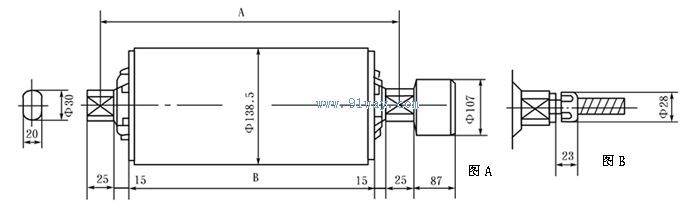

滚筒名义直径 Ø135mm

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
0.18	0.16	300	950	22.5	2.0
0.25	0.20   0.25
0.37	0.32   0.40   0.50
0.55	0.63   0.80   1.00

A=B+56配KL30型支座

注：图A为接线盒接线装置 图B是软线接线装置

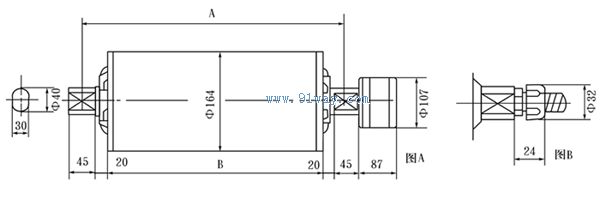

滚筒名义直径 Ø160mm

功率 kw	带速 m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
0.11	0.06  0.08  0.10	400	950	32.5	2.5
0.25	0.10  0.13  0.16  0.20 0.25  0.32  0.40  0.50
0.37	0.13  0.16  0.20  0.25 0.32  0.40  0.50  0.63 0.80  1.00
0.75	0.25  0.32  0.40  0.50 0.63  0.80  1.00			35.5
1.10	0.40  0.50  0.63  0.80 1.00  1.25  1.60  2.00

A=B+82配KL40型支座

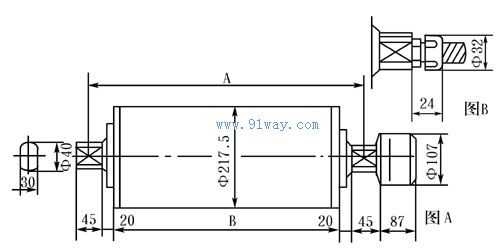

注：图A为接线盒接线装置 图B是软线接线装置

滚筒名义直径 Ø215mm

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
0.11	0.08  0.10  0.13	400	950	60	4
0.25	0.13  0.16  0.20  0.25  0.32 0.40  0.50  0.63
0.37	0.16  0.20  0.25  0.32  0.40 0.50  0.63  0.80  1.00  1.25
0.75	0.25	500	950	62
	0.32  0.40  0.50  0.63  0.80 1.00  1.25  1.60  2.00  2.50	400	950	60
1.1	0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50	400	950
1.5	0.40  0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50	500	950
2.2	0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50	500	950
3.0	1.00  1.25  1.60  2.00  2.50	500	950	64

A=B+82配KL40型支座
注：图A为接线盒接线装置 图B是软接线装置

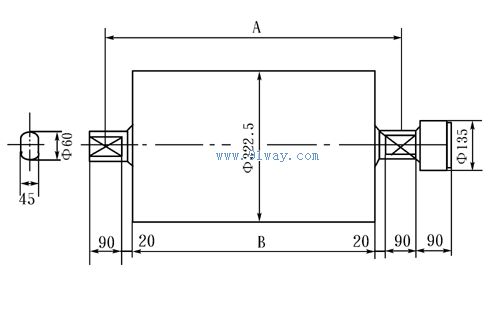

滚筒名义直径 Ø315mm

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
1.5	0.25  0.32  0.40  0.50 0.63  0.80  1.00  1.25	500	1150	113	7
2.2	0.40  0.50  0.63  0.80  1.00 1.25  1.60  2.00  2.50
3.0	0.50  0.63  0.80  1.00  1.25 1.60  2.00  2.50  3.20
4.0	0.80  1.00  1.25  1.60 2.00  2.50  3.20			123
5.5	1.00  1.25  1.60  2.00  2.50 3.20

A=B+102配KL60支座

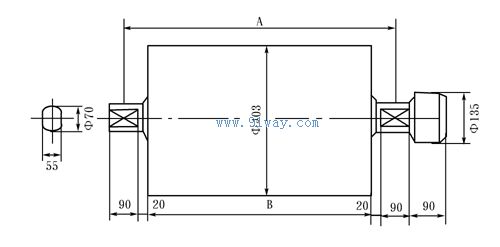

滚筒名义直径 Ø400mm

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
1.5	0.50  0.63  0.80  1.00  1.25 1.60	500	1150	123	10
2.2	0.80  1.00  1.25  1.60  2.00 2.50  3.20
3.0	1.25  1.60  2.00  2.50 3.20  4.00
4.0	1.25  1.60  2.00  2.50 3.20  4.00			147
5.5	2.00  2.50  3.20  4.00			160

A=B+102配KL60型支座

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
2.2	0.32  0.40  0.50  0.63	600	1150	207	12
3.0	0.50  0.63	700	1150
	0.80  1.00	600	1150
4.0	0.63  0.80  1.00	600	1150
5.5	0.80  1.00  1.25  1.60	600	1150
7.5	1.00  1.25  1.60	700	1150
	2.00  2.50  3.20	600

A=B+112配KL70型支座

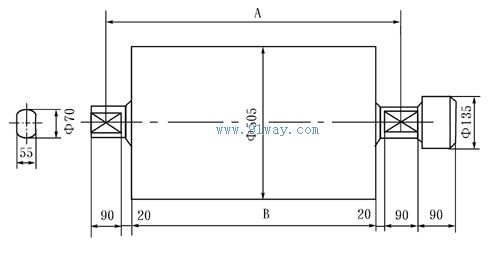

滚筒名义直径 Ø500mm

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
1.5	0.63  0.80  1.00  1.25  1.60	600	1600	280	14
2.2	0.63  0.80  1.00  1.25  1.60 2.00
3.0	0.80	700	1600
	1.00  1.25  1.60  2.00  2.50	600
4.0	1.00  1.25  1.60  2.00  2.50 3.20	600	1600
5.5	1.25  1.60  2.00  2.50  3.20	600	1600
7.5	2.00	700	1600
	2.50  3.20	600

A=B+112配KL70型支座

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
4.0	0.50  0.63  0.80	750	1600	450	15
5.5	0.50  0.63  0.80	750	1600
5.5	1.00	650	1600
7.5	0.63  0.80	850	1600
	1.00  1.25  1.60	750	1600
11	1.00  1.25  1.60  2.00  2.50  3.20	750	1600
15	1.25  1.60  2.00  2.50  3.20	850	1600
18.5	1.60  2.00  2.50  3.20	850	1600

A=B+112配KL85型支座

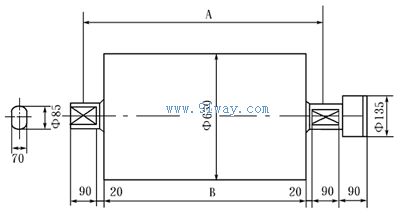

滚筒名义直径 Ø630mm

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
3.0	0.63  0.80  1.00	750	1600	450	28
	1.25	650
4.0	0.63  0.80  1.00	750	1600
	1.25  1.60  2.00	650
5.5	0.63  0.80  1.00	750	1600
	1.25  1.60  2.00  2.50  3.20	650
7.5	0.80  1.00	850	1600
	1.25  1.60  2.00	750	1600
	2.50  3.20	650	1600
11	1.25  1.60  2.00  2.50  3.20  4.00	750	1600
15	1.60  2.00  2.50  3.20  4.00	850	1600
18.5	2.00  2.50  3.20	850	1600

A=B+112配KL85型支座

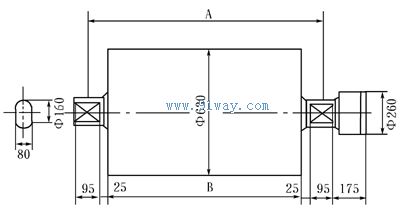

功率kw	带速m/s	最小筒宽B·min mm	最大筒宽 B·max mm	滚筒重量Kg
				最小筒宽	每增加100mm
11	0.80  1.00	950	1600	680	30
15	0.80  1.00  1.25
18．5	0.80  1.00  1.25  1.60  2.00
22	1.00  1.25  1.60  2.00  2.50  3.20
30	1.25  1.60  2.00  2.50  3.20
37	1.60  2.00  2.50  3.20
45	2.00  2.50  3.20	1000	1600

A=B+132配KL100型支座
