产品名称：

T41系列钢片式挠性联轴器

型号规格：

T41系列钢片式挠性联轴器

产品类别：

常规产品 -- 机械传动 -- 挠性联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

T41系列钢片式挠性联轴器产品详细说明：

T41标准间隔套型
适用于一般情形，大尺寸适用于轮机、进水帮浦发电机使用。无背隙对于印刷、索引等相当理想。

(设计数据)偏角允许各侧不大于1°

项目型号	扭矩 kgf-m	最大径向负荷kgf	最大转数 RPM	惯性效果CD kg-cm	扭转刚性 kgf-m/rad	轴向弹簧常数kgf/mm	重量 kg
T41-23PF04	3.4	15	47000	18	0.09×10	2.1	1.2
T41-32PF04	9.2	25	39000	44	0.28×10	3.0	1.9
T41-35PF04	18	56	34000	84	0.62×10	7.2	2.9
T41-42PF04	25	83	30000	148	0.95×10	8.5	4.1
T41-50PF04	43	120	25000	396	1.74×10	11.1	7.1
T41-58PF04	79	180	22000	800	2.82×10	15.6	10.8
T41-74PF04	130	270	19000	1680	5.62×10	18.1	16.3
T41-83PF04	210	380	16000	3400	8.89×10	22.4	24.7
T41-95PF04	340	450	15000	5600	13.13×10	23.9	32.5
T41-109PF04	500	610	13000	11200	18.96×10	27.4	50.0
T41-118PF04	650	710	11000	20400	26.05×10	28.6	75

（尺寸数据）单位：mm

项目型号	A	B	D	Emax	F	G	H	J	孔径
T41-23PF04	67	139.4	88.9	23	25.4	6.1	33	13	8
T41-32PF04	81	139.4	88.9	32	25.4	6.6	46	16	10
T41-35PF04	93	159.0	101.6	35	28.7	8.4	51	22	10
T41-42PF04	104	194.0	127.0	42	33.5	11.2	61	20	10
T41-50PF04	126	209.2	127.0	50	41.1	11.7	71	25	16
T41-58PF04	143	222.6	127.0	58	47.8	11.7	84	28	16
T41-74PF04	168	241.4	127.0	74	57.2	16.8	106	23	25
T41-83PF04	194	266.7	139.7	83	63.5	17.0	119	30	25
T41-95PF04	214	304.8	152.4	95	76.2	21.6	137	22	45
T41-109PF04	246	355.6	177.8	109	88.9	23.9	157	23	50
T41-118PF04	276	381.0	177.8	118	101.6	27.2	170	40	50

T41系列钢片式挠性联轴器

T41系列钢片式挠性联轴器

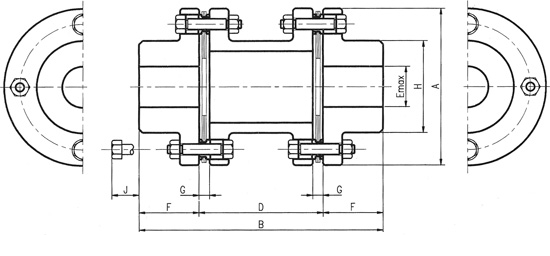

T41系列钢片式挠性联轴器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
