产品名称：

XLD单法兰型星形弹性联轴器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 弹性联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

XLD单法兰型星形弹性联轴器产品详细说明：

XLD单法兰型星形弹性联轴器（JB/T 10466-2004)

XLD型星形弹性联轴器的适用范围和性能特点

本联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。
XLD星型扩大轴孔弹性联轴器

本联轴器与XL型相似，但是适合于孔径更大的安装场合。
标记方法同XL型。

XLD扩大型轴孔星型弹性联轴器的基本尺寸和参数

型号	公称扭矩N.M	许用转速rpm	轴孔直径d1、d2	轴孔长度L1、L2	L。	D	D1	D2	E	S	转动惯量kg.m^2	重量 kg
			轴孔直径d1、d2	轴孔长度L1、L2	L。	D	D1	D2	E	S
			mm
XLD1	34	19000	6-24	25	66	40	32	40	16	2	0.00008	0.328
XLD2	120	14000	8-28	30	78	55	40	55	18	2	0.0003	0.68
XLD3	320	11800	10-38	35	90	65	48	65	20	2.5	0.0007	1.16
XLD4	650	9500	12-45	45	114	80	66	78	24	3	0.002	2.27
XLD5	900	8000	14-55	50	126	95	75	94	26	3	0.005	3.57
XLD6	1050	7100	15-60	56	140	105	85	104	28	3.5	0.008	4.80
XLD7	1250	6300	20-70	65	160	120	98	118	30	4	0.016	7.87
XLD8	1280	5600	22-75	75	185	135	115	134	35	4.5	0.031	10.89
XLD9	2930	4750	30-90	85	210	160	135	158	40	5	0.068	17.73
XLD10	7200	3750	40-100	100	245	200	160	180	45	5.5	0.159	29.60
XLD11	9900	3350	50-110	110	270	225	180	200	50	6	0.277	43.0
XLD12	12000	3000	60-125	120	295	255	200	230	55	6.5	0.51	58.6
XLD13	15000	2650	60-145	140	340	290	230	265	60	7	1.0	88.4
XLD14	22000	2360	60-165	155	375	320	256	300	65	7.5	1.7	120.8
XLD15	30000	2000	80-190	175	425	370	290	345	75	9	3.35	179.1
XLD16	35000	1800	85-220	195	475	420	325	400	85	10.5	6.37	261.0

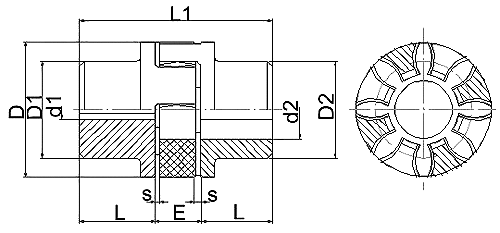

XLD单法兰型星形弹性联轴器（示意图）
