LMZ-I型梅花形弹性联轴器产品详细说明：

LMZ—Ⅰ型梅花形弹性联轴器

LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器(GB5272-2002替代GB5272-85)
LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点

1.LMZ-I型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度 -35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。
3.与其它联轴器相比，梅花形弹性联轴器具有以下特点：
（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。
（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
（3）具有较大的轴向、径向和角向补偿能力。
（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。
（5）联轴器无需润滑，维护工作量少，可连续长期运行。

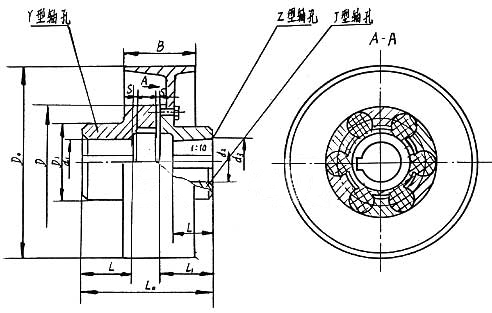

LMZ─Ⅰ型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm

型号	公称转矩Tn /N·m		许用 转速 [n]/ r·min-1	轴孔直径 d1、d2、dz	L	L0	D0	B	D	弹性件 型号	质量 m /kg	转动惯 量I /kg·m2
	弹性件硬度
	a(HA)	b(HD)
	80±5	60±5
LMZ5-Ⅰ-160	250	400	4750	25、28、30、32、35、38、40、 42、45	50	127	160	70	105	MT5-a MT5-b	6.602	0.019
LMZ5-Ⅰ-200			3800	25、28、30、32、35、38、40、 42、45			200	85			9.204	0.044
LMZ6-Ⅰ-200	400	710		30、32、35、38、40、42、45、48	55	143			125	MT6-a MT6-b	11.45	0.052
LMZ7-Ⅰ-200	630	1120		35*、38*、40*、42*、45、48、 50、55、56	60	159			145	MT7-a MT7-b	13.96	0.064
LMZ7-Ⅰ-250			3050	35*、38*、40*、42*、45、48、 50、55、56			250	105			20.09	0.144
LMZ8-Ⅰ-250	1120	2240		45*、48*、50、55、56、60、63、65	70	181			170	MT8-a MT8-b	24.65	0.175
LMZ8-Ⅰ-315			2400	45*、48*、50、55、56、60、63、65			315	135			34.13	0.374
LMZ9-Ⅰ-315	1800	3550		50*、55*、56*、60、63、65、 70、71、75、80	80	208			200	MT9-a MT9-b	41.67	0.45
LMZ9-Ⅰ-400			1900	50*、55*、56*、60、63、65、 70、71、75、80			400	170			65.61	1.259
LMZ10-Ⅰ-400	2800	5600		60*、63*、65*、70、71、75、 80、85、90、95、100	90	230			230	MT10-a MT10-b	74.53	1.4
LMZ10-Ⅰ-500			1500	60*、63*、65*、70、71、75、 80、85、90、95、100			500	210			110.6	3.472
LMZ11-Ⅰ-500	4500	9000		70*、71*、75*、80*、85*、90、95、 100、110、120	100	260			260	MT11-a MT11-b	121.7	3.715
LMZ12-Ⅰ-630	6300	12500	1200	80*、85*、90*、95*、100、 110、120、125、130	115	297	630	265	300	MT12-a MT12-b	213.7	10.24
LMZ13-Ⅰ-710	11200	20000	1050	90*、95*、100*、110*、120*、125*、 130、140、150	125	323	710	300	360	MT13-a MT13-b	341.6	19.99
LMZ14-Ⅰ-800	12500	25000	950	100*、110*、120*、125*、130*、 140*、150、160	135	333	800	340	400	MT14-a MT14-b	510.1	39.36

注：
1.质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。
2.带*号轴孔直径可用于Z型轴孔。
3.a、b为两种弹性材料硬度代号。
