产品名称：

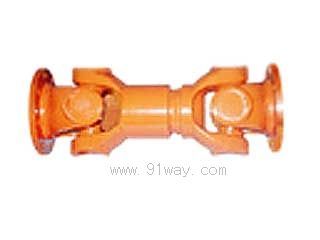

WSH型滑动轴承十字轴式万向联轴器

型号规格：

WSH型滑动轴承十字轴式万向联轴器

产品类别：

常规产品 -- 机械传动 -- 万向联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

WSH型滑动轴承十字轴式万向联轴器产品详细说明：

WSH型滑动轴承十字轴式万向联轴器基本参数和双联型式

基本参数和双联型式

型号		WSH1	WSH2	WSH3	WSH4	WSH5	WSH6	WSH7	WSH8
公称转矩T_n/kN·m		1.25	2.5	5	12.5	20	40	63	90
回转直径D/mm		100	120	150	180	200	225	250	285
双联型式	参数
A	最短长度/mm	390	485	590	810	860	920	1035	1190
	质量m/kg	6.03	10.75	24.3	69.4	94.77	121	171.5	261
	转动惯量/kg·m²	0.0043	0.0108	0.0419	0.173	0.256	0.534	0.954	1.956
	伸缩量/mm	55	80	80	100	120	140	140	140
B	最短长度/mm				925	1000	1080	1215	1457
	质量/kg				73.4	108	131	188.5	298
	转动惯量/kg·m²				0.179	0.273	0.557	1.008	2.15
	伸缩量/mm				200	200	200	300	400
C	最短长度/mm				550	600	640	735	880
	质量/kg				51.4	66	91	134.5	219
	转动惯量/kg·m²				0.158	0.224	0.393	0.875	1.785
	伸缩量/mm				40	40	70	70	80
D	最短长度/mm	243	307	350	480	500	520	620	720
	质量/kg	4.45	7.61	17.8	47.4	56	77	122.5	183
	转动惯量/kg·m²	0.0038	0.0095	0.035	0.148	0.201	0.36	0.837	1.737
E	最短长度/mm				810	860	920	1035	1190
	质量/kg				79.4	96	137	194.5	293
	转动惯量/kg·m²				0.265	0.345	0.782	1.44	2.853
	伸缩量/mm				100	100	140	140	140
F	最短长度/mm				560	586	610	715	810
	质量/kg				57.3	72	92	141.5	218
	转动惯量/kg·m²				0.245	0.363	0.63	1.338	2.64
G	长度/mm				440	460	480	560	640
	质量/kg				51.5	68.5	81	121	187.5
	转动惯量/kg·m²				0.1436	0.2307	0.3524	0.824	1.701
每增长 100mm	质量/kg	0.35	0.55	0.85	2.8	3.8	4.9	5.3	6.3
每增长 100mm	转动惯量/kg·mm²	0.00019	0.00044	0.00157	0.007	0.015	0.0234	0.0277	0.051

型号		WSH9	WSH10	WSH11	WSH12	WSH13	WSH14	WSH15	WSH16
公称转矩T_n/kN·m		125	180	250	355	500	710	1000	1250
回转直径D/mm		315	350	390	440	490	550	620	680

A	最短长度/mm	1315	1410	1590	1875	1985	2300	2500	2800
	质量m/kg	380	579	734	1184	1443	2372	2986	3435
	转动惯量/kg·m²	3.586	6.992	12.032	21.03	32.52	62.69	91.12	124.13
	伸缩量/mm	140	150	170	190	190	240	240	240
B	最短长度/mm	1600	1715	1845	2110	2220	2585
	质量/kg	432	669	813	1306	1547	2577
	转动惯量/kg·m²	3.794	7.629	12.618	22.436	33.811	72.508
	伸缩量/mm	400	400	400	400	400	500
C	最短长度/mm	980	1070	1200
	质量/kg	332	5482	596
	转动惯量/kg·m²	3.144	5.788	10.691
	伸缩量/mm	90	90	90
D	最短长度/mm	805	875	955	1155	1205	1355
	质量/kg	260	371	502	786	1008	1551
	转动惯量/kg·m²	2.872	4.973	8.339	15.71	26.383	48.098
E	最短长度/mm	1315	1410	1590	1875	1985	2300	2500	2800
	质量/kg	426	629	813	1286	1627	2560	3259	4429
	转动惯量/kg·m²	5.07	9.151	16.539	28.152	46.216	86.744	147.138	199.735
	伸缩量/mm	140	150	170	190	190	240	240	240
F	最短长度/mm	915	980	1100	1290	1360	1510	1690
	质量/kg	397	409	584	876	1170	1659	2328
	转动惯量/kg·m²	4.424	7.484	13.094	23.144	40.64	68.315	127.34
G	长度/mm	720	776	860	1040	1080	1220	1360
	质量/kg	265	317	520	793	1254
	转动惯量/kg·m²	2.799	4.758	8.166	15.224	25.618	46.657	83.56
每增长 100mm	质量/kg	8	15	15	21.7	21.7	34	34	58
每增长 100mm	转动惯量/kg·mm²	0.0795	1.2219	0.2219	0.474	0.474	1.357	1.357	3.34

WSH型滑动轴承十字轴式万向联轴器

WSH型滑动轴承十字轴式万向联轴器

WSH型滑动轴承十字轴式万向联轴器（示意图）
