产品名称：

AQ型钢球式安全联轴器

型号规格：

AQ型钢球式安全联轴器

产品类别：

常规产品 -- 机械传动 -- 安全联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

AQ型钢球式安全联轴器产品详细说明：

AQ型钢球式安全联轴器基本参数和主要尺寸（JB/T5987-92）/mm

型号	各种转速下所能传递的功率/kW					轴孔直径 d(H7)	主动端轴孔长度		从动端轴孔长度J₁Z₁型	D	L₀ ≤	S	许用转速 [n] /r·min^-1
	600	750	1000	1500	3000
	/r·min^-1						L₂	L₃	L				铸铁	铸钢
AQ1	—	—	—	0.5	4	19	42	100	30	80	166	3～4	7160	9550
						24	52		38
						28	62		44
AQ2	—	—	—	1	7.5	19	42	110	30	100	176	3～4	5730	7640
						24	52		38
						28	62		44
						38	82		60
AQ3	—	—	0.87	3	24	24	52	150	38	130	238	3～4	4410	5880
						28	62		44
						38	82		60
						42	112		84
						45
AQ4	—	—	1.3	4.5	36	28	62	150	44	150	238	3～4	3820	5090
						38	82		60
						42	112		84
						48
						55
AQ5	—	—	3.6	12	96	38	82	150	60	180	262	4～5	3180	4240
						42	112		84
						48
						55
						60	142		107
						65
AQ6	—	2.53	6	20	162	38	82	150	60	200	262	4～5	2860	3820
						42	112		84
						48
						55	142		107
						60
						65
						70
AQ7	—	65	14.6	49	393	42	112	210	84	220	322	4～5	2600	3470
						48
						55
						60	142		107
						65
						70
						75
AQ8	—	10	24	80	644	48	112	210	84	250	347	4～5	2290	3060
						55
						60	142		107
						65
						70
						75
						80	172		132
						85
AQ9	—	21	77	173	1380	60	142	250	107	280	387	4～5	2140	2850
						65
						70
						75
						80	172		132
						85
AQ10	—	25	60	200	1600*	60	142	250	107	300	423	5～6	1830	2240
						65
						70
						75
						80	172		132
						85
						90
						100	212		167
AQ11	23	46	110	360	—	75	142	250	107	350	423	5～6	1600	2140
						80	172		132
						85
						90
						100	212		167
						110
AQ12	45	95	240	830	—	80	172	300	132	400	508	5～6	1400	1870
						85
						90
						100	212		167
						110
						120
						125
						130	252		202
AQ13	58	113	267	902	—	80	172		132	450	508	5～6	1250	1660
						85
						90
						95
						100	212		167
						110
						120
						125
						130	252		202
						140
						150
AQ14	126	247	585	1975	—	90	172	350	132	500	600	6～8	1120	1400
						95
						100	212		167
						110
						120
						125
						130	252		202
						140
						150
						160	302		242
						170
AQ15	296	586	1372	4632*	—	110	212	450	167	550	700	6～8	1020	1360
						120
						125
						130	252		202
						140
						150
						160	302		242
						170
						180

AQ16	355	694	1645	5550*	—	125	212	450	167	600	740	6～8	940	1250
						130	252		202
						140
						150
						160	302		247
						170
						180
						190	352		282
						200
AQ17	630	1230*	2916	—	—	140	252	500	202	650	792	8～10	860	1150
						150
						160	302		242
						170
						180
						190	352		282
						200
						220

注：表中带“*”号的联轴器材料为锻钢。

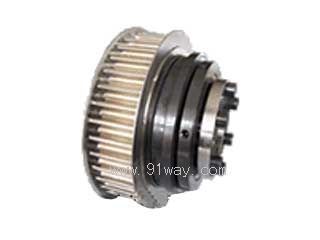

AQ型钢球式安全联轴器

AQ型钢球式安全联轴器

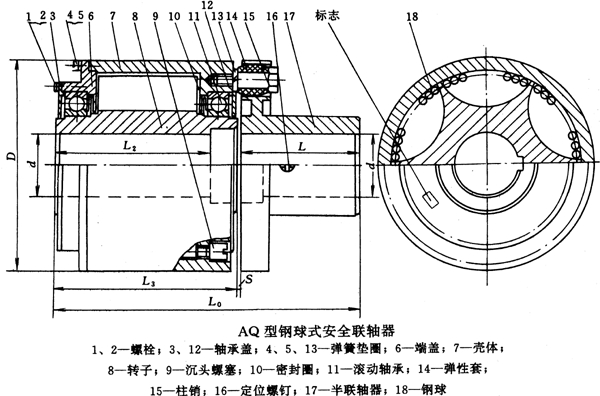

AQ型钢球式安全联轴器（示意图）
