LNS型芯型弹性联轴器产品详细说明：

LNS型双法兰芯型弹性联轴器基本参数和主要尺寸（GB/T10614-89）/mm

型号	公称转 矩Tn/ N·m	瞬时最大 转矩Tmax /N·m	许用转速 [n]/r·min-1		轴孔直径 d、dz	轴孔长度			L2	D1	D	t	转动惯 量I/ kg·m2	质量 m/kg
						Y型	J1、Z1型
			钢	铁		L	L	L1
LNS1 (N1)	6.3	20	5000	4000	10、11	25	—	22*	40	115	70	3	0.0036	2.7
					12、14	32		27*
					16、18、19	42	42	30
					20、22	52	52	38
LNS2 (N2)	25	80		3500	16、18、19	42	42	30	45	120	85		0.0054	3.8
					20、22、24	52	52	38
					25、28	62	62	44
LNS3 (N3)	63	180	4500	3000	20、22、24	52	52	38	55	150	105		0.0162	7.3
					25、28	62	62	44
					30、32、35	82	82	60
LNS4 (N4)	100	315			24	52	52	38	65	165	120		0.0301	11.2
					25、28	62	62	44
					30、32、35、38	82	82	60
					40、42	112	112	84
LNS5 (N5)	160	500	4000		28	62	62	44	70	185	140		0.0498	15.4
					30、32、35、38	82	82	60
					40、42、45、48	112	112	84
LNS6 (N6)	250	710	3600	2500	32、35、38	82	82	44	85	215	160		0.1018	23.7
					40、42、45、48、50、55、56	112	112	84
LNS7 (N7)	400	1120	3200		38	82	82	60	90	235	180	4	0.1654	29.6
					40、42、45、48、50、55、56	112	112	84
					60	142	142	107
LNS8 (N8)	630	1800	3000	2000	45、48、50、55、56	112	112	84	100	255	200		0.2752	42.1
					60、63、65、70	142	142	107
LNS9 (N9)	900	2240	2800		48、50、55、56	112	112	84	100	275	220		0.3788	51.4
					60、63、65、70、71、75	142	142	107
LNS10 (N10)	1250	3150	2400	1600	55、56	112	112	84	115	300	240	5	0.5842	64.1
					60、63、65、70、71、75	142	142	107
					80	172	172	132
LNS11 (N11)	1600	4000			60、63、65、70、71、75	142	142	107		310	250		0.7886	75.4
					80、85、90	172	172	132
LNS12 (N12)	2500	6300	2000		70、71、75	142	142	107	140	380	320	6	1.7446	120.3
					80、85、90、95	172	172	132
LNS13 (N13)	4000	10000	1800		80、85、90、95				150	435	360	7	3.1462	176.5
					100、110、120	212	212	167
LNS14 (N14)	8000	16000	1600	1400	100、110、120、125				160	495	420		5.9174	251.5
					130、140	252	252	202

注：1.带*的轴孔长度仅适用于J1型轴孔，对于Z1型轴孔，应把22改为17，27改为20。
    2.轴孔型式可根据需要选取。
    3.联轴器转动惯量和质量是各型号中最大的钢制半联轴器的计算近似值。
    4.N1～N14为弹性件代号规格。

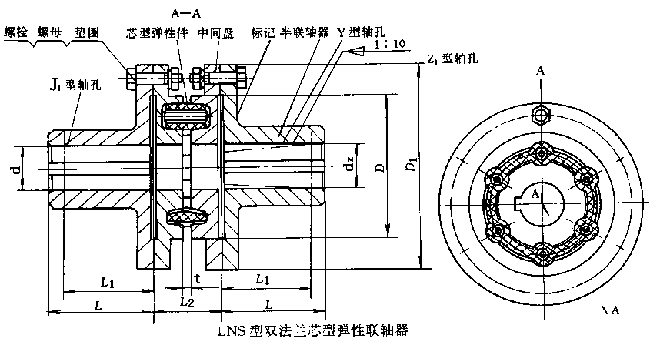

LNS型芯型弹性联轴器
