关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
LAY3系列按钮开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 主令电器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LAY3系列按钮开关主要技术参数： |
| |
特点：
LAY3系列按钮开关是一种用于板前安装，板后接线的控制装置。
它的工业设计非常先进，具有层叠结构，一个人就能快速安装。
辅助特点：
触点板配有一个带有两个操作触头的缓动触点（1NC或1NO）。这样确保即使在低电压和低电流时，按钮开关仍具有很高的可靠性。
标准：
符合GB/T14048.1和GB14048.5。
结构：
积木式组合结构，推入锁住安装方式，所以只需一把小起子便能增加或减少触点，十分简单。所有触点都有切换电路和自洁的双重作用。开关每次工作时，触点表面之间因滑动闭合而得到擦净。装有防转定位件和防松垫圈，定位、安装正确可靠。

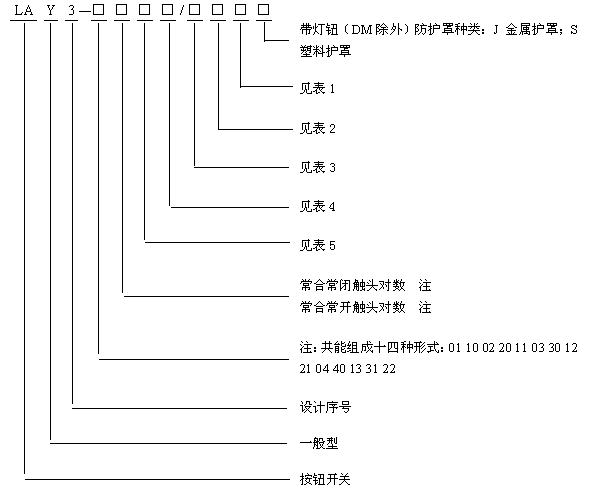

型谱：
|
表1 钮的颜色 |
|
一般钮 |
代码 |
1 |
2 |
3 |
4 |
5 |
6 |
|
颜色 |
红 |
绿 |
黑 |
黄 |
蓝 |
白 |
|
带灯钮 |
注 |
代码 |
1 |
2 |
3 |
4 |
5 |
|
指示灯 |
|
颜色 |
红 |
绿 |
黄 |
蓝 |
白 |
|
球 形 |
代码 |
1 |
2 |
蘑菇钮 |
代码 |
1 |
2 |
|
杠杆钮 |
颜色 |
红 |
绿 |
旋钮 |
颜色 |
红 |
绿 |
|
注：带灯钮中氖灯只有红、绿；带灯蘑菇钮有绿、黄、蓝。 |
|
表2 灯规格 |
|
代码 |
1 |
2 |
3 |
4 |
5 |
|
指示灯 |
白炽灯 AC DC |
氖灯 AC |
|
电压 |
b |
24 |
110 |
220 |
380 |
|
表3 旋钮、钥匙钮位置及蘑菇钮、自锁钮头部尺寸 注 |
|
代码 |
2 |
3 |
代码 |
1 |
2 |
|
位置数 |
2位置 |
3位置 |
钮头直径 |
φ35 |
φ65 |
|
注：红色蘑菇钮和自锁钮下附有黄色紧急标志 |
|
表4 光源种类 |
|
符号 |
|
N |
* |
DM |
|
含义 |
白炽灯 |
氖灯 |
符号白炽灯 |
蘑菇头（φ35）白炽灯 |
|
表5 派生代号 |
| |
一般式 |
D |
带灯钮 |
|
M |
蘑菇钮 |
Y |
钥匙钮 |
|
X |
旋钮 |
CX |
长柄旋钮 |
|
ZS |
自锁钮 |
CG |
长杠杆钮 |
|
G |
杠杆钮 |
QCG |
球形长杠杆钮 |
|
QG |
球形杠杆钮 |
ZhD |
指示灯 |
|
DM |
带灯蘑菇钮 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| LAY3技术参数： |
|
额定绝缘电压Ui |
660V |
|
额定发热电流Ith |
10A |
|
额定工作电压Ue |
AC 50HZ或60HZ |
| 额定工作电压Ue适用的额定工作电流Ie |
AC-15 |
Ue V |
660 |
380 |
220 |
110 |
48 |
| |
Ie A |
1.1 |
1.9 |
3.27 |
6 |
6 |
| DC-13 |
Ue V |
440 |
220 |
110 |
48 |
24 |
| |
Ie A |
0.72 |
1.25 |
2.5 |
2.5 |
2.5 |
| 灯座 |
白炽灯 AC或DC 6V 24V ≤1.5W |
| 额定工作电压和额定功率 |
氖灯 AC 110V 220V 380V ≤0.5W |
| 寿命 |
机械寿命 |
电寿命AC |
电寿命DC |
| 一般钮 带灯钮 蘑菇钮 |
100 x 104次 |
30 x 104次 |
20 x 104次 |
| 旋钮 自锁钮 钥匙钮 杠杆钮 自复位钮 |
10 x 104次 |
5 x 104次 |
5 x 104次 |
| 环境温度 |
-5 oC~ +40 oC |
| 污染等级 |
3 |
| 防护等级 |
IP55 |
| 安装类别 |
II |
| 接线端子 |
M3.5的组合螺钉，允许连接最大截面为1mm2的导线两根。并适用于螺钉M3.5、厚为0.8H形接线端头 | |
|
| |
|
| |

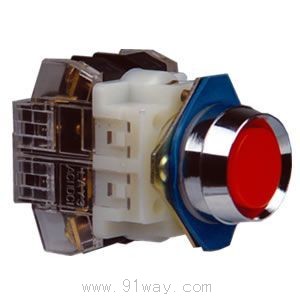

LAY3系列按钮开关(示意图)
|
