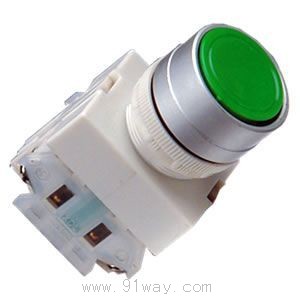

LAY12系列按钮开关产品详细说明：

特点：
LAY12系列按钮开关是一种用于板前安装，板后界限的新型控制装置。它的工艺设计非常现代化，具有层叠的结构，一个人就能快速安装。
触头模块和灯座： 触点模板配有一个带有两个操作触头的缓动触点（NC或NO）。这样确保及时在低电压和低电流时，本按钮开关仍具有很高的可靠性。灯座除能用于触头开关模块外，还能用于信号灯按钮和信号灯。
标准：
符合GB/T14048.1和GB14048.5。

结构：
积木式组合结构，推人锁住安装方式，所以更换或增加触点只需一把小起子便能进行，十分简单。
所有触点都有切换电路和自洁的双重作用。开关在每次工作时，触点表面之间因滑动闭合而得到擦净。
自锁钮采用了我厂原先的推入锁住、转动复位机构，这机构保证了触点直到按钮被按下和锁住才切换。
型谱：LAY12—1 2 ／3 4 5
1 基本规格代号：用数字表示。第一个数字表示常开，第二个数字表示常闭
三位置的旋转按钮原始位置为中间位置，按钮向左，左边触头动作，例：常开触头转换为常闭触头或常闭触头转换为常开；按钮旋向右，右边触头动作。例：常开触头转换为常闭或常闭触头转换为常开。如果该位置无触头接通，则应写明"0"，接通触头最多为4付（01 10 02 20 11 03 30 12 21 04 40 13 31 22）。

2 品种代号：用字母表示

表1
	一般钮	D	带灯钮
*	符号钮	D※	带灯符号钮
M	蘑菇钮	DM	带灯蘑菇钮
X	旋钮	DX	带灯旋钮
XZF	自复式旋钮	DXZF	带灯自复式旋钮
XZZF	半自复式旋钮	DXZZF	带灯半自复式旋钮
XB	旋柄钮	DXB	带灯旋柄钮
XBZF	自复式旋柄钮	DXBZF	带灯自复式旋柄钮
XBZZF	半自复式旋柄钮	DXBZZF	带灯半自复式旋柄钮
ZS	自锁钮	DZS	带灯自锁钮
Y	钥匙钮	TS	推自锁钮
YZF	自复式钥匙钮	YZZF	半自复式钥匙钮
ZHD	指示灯

3 旋钮位置代号：用数字表示

代  号	2	3
位  置	2位	3位

4 钮或灯的颜色
5 指示灯电压

技术参数
额定绝缘电压Ui	380V
额定发热电流Ith	10A
额定工作电压Ue和使用的额定工作电流Ie	AC    50HZ或60HZ
	AC-15    380V    2.5A
	DC-13    220V    0.3A
寿命	机械寿命	电寿命AC	电寿命DC
一般钮  带灯钮  蘑菇钮	100 X 104次	20 X 104次	10 X 104次
自锁钮  旋钮  旋柄钮  钥匙钮  旋柄钮	10 X 104次	10 X 104次	10 X 104次
自复式旋钮  自复式旋柄钮  自复式钥匙钮
环境温度	-5 oC~ +40 oC
污染等级	3
防护等级	IP55
安装类别	II
冲击和振动	振动频率范围为 10Hz  55Hz、加速度不大于10m/s2
接线端子	M3.5的组合螺钉，允许连接最大截面为1.5mm2的导线两根，最小截面为0.5mm2的导线一根。

安装孔尺寸和小孔距尺寸：
安装孔中心线之间的最小距离按图和表中的规定：mm

产品型号规格	a	b
蘑菇钮   自锁钮   旋柄钮	40	55
其它	30	50
注：a和b的距离可以调换
