产品名称: LXW9(831060)系列微动开关
型号规格: LXW9(831060)系列微动开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 微动开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LXW9(831060)系列微动开关产品详细说明:
LXW9(831060)系列微动开关具有电气上不分开的相邻触头元件,适用于交流50Hz,最大工作电压为380V和直流电压至220V的电气系统中,作行程检测、保护、联锁之用,同时 也适用于家用和类似用途的工业电器中。

开关的结构特点和动作原理:
LXW9(831060)系列微动开关是一种瞬动型双断点(桥式)电器元件,采用一对常闭触头、一对常开触头和一个公共跳跃式的弹性接触片的接触桥作为触头。
开关在外力(撞块等)作用下,通过操作件使接触片压缩到超过死点时,即使常合、常分触头瞬时换接,当外力减至一定(小于复位力)时,触头立即自动复位至原状。

分类:
1. 按结构型式分:
a) 推杆柱塞型;
b) 铰链杠杆型;
c) 铰链滚轮杠杆型;
d) 铰链滚轮杠杆单向动作型;
e) 铰链杠杆头部圆弧型。
2. 按接线型式分:
a) 螺钉型;
b) 焊接型;
c) 接插型。

使用类别和基本参数:
1. 使用类别
开关的使用类别如表1所示:

电流种类

使用类别

典型用途

交流

AC—15

控制交流电磁铁负载

直流

DC—13

控制直流电磁铁负载

2. 基本参数
LXW9(831060)系列微动开关的基本参数如表2所示:

额定工作电压V

额定绝缘电压V

额定控制容量

约定发热电流A

触头数量

常开

常闭

交流

380

380

100VA

10

1

1

直流

220

69W


型谱:

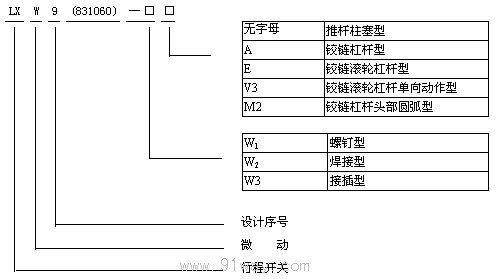

LXW9(831060)系列微动开关型号说明
开关的电寿命与机械寿命:
1. 开关的交流电寿命为:40万次;
2. 开关的直流电寿命为:20万次;
3. 开关的机械寿命为: 200万次。

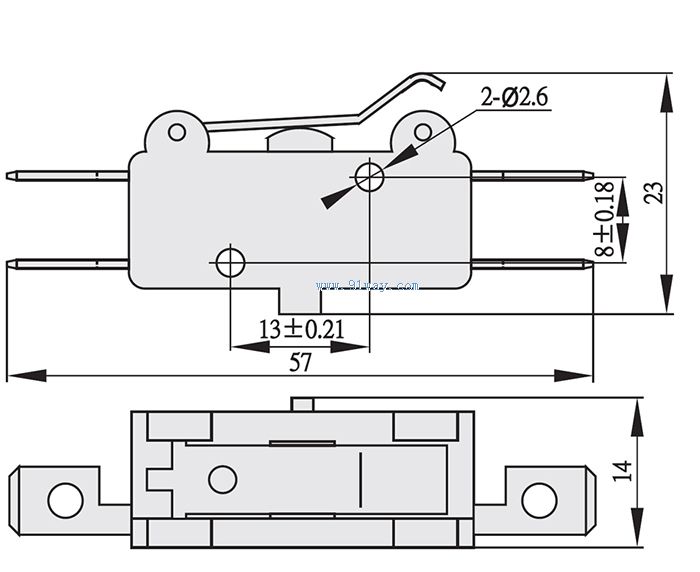

LXW9(831060)系列微动开关安装尺寸

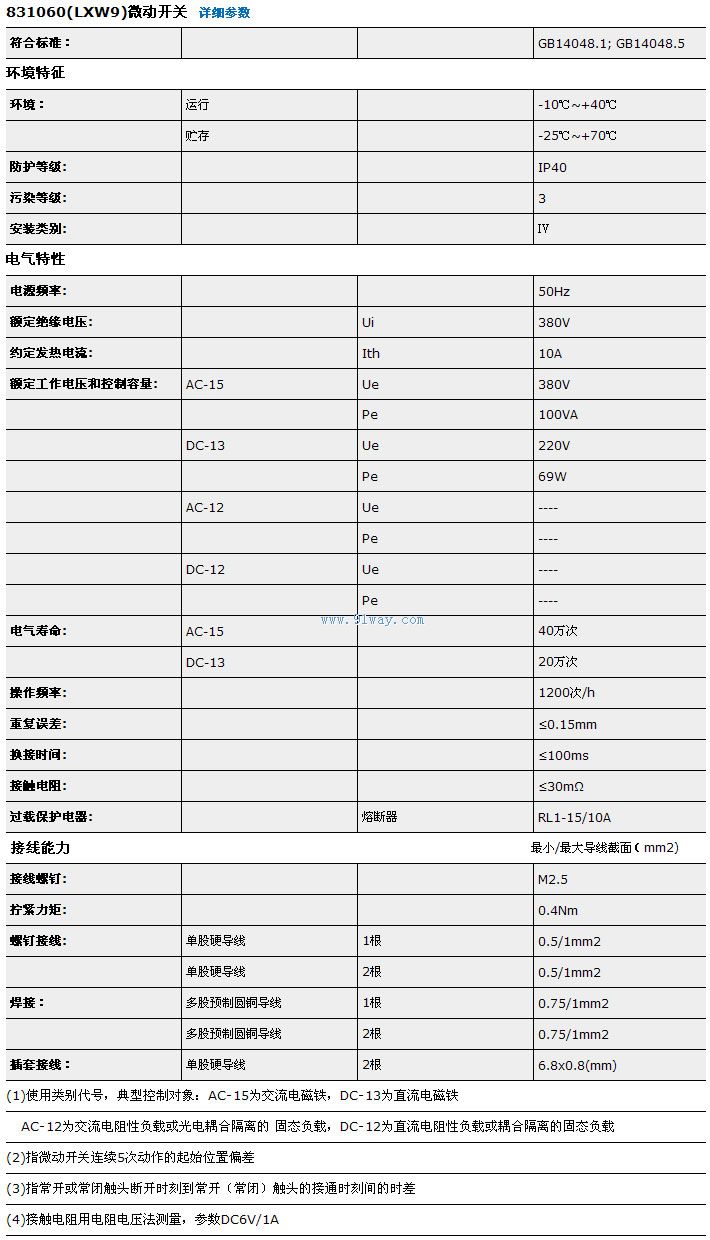

LXW9(831060)系列微动开关技术参数

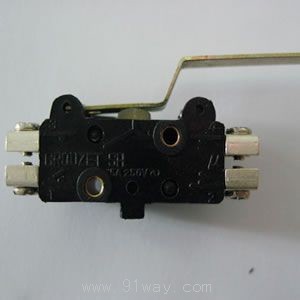

LXW9(831060)系列微动开关
