产品名称: MMJ型脉冲电容器
型号规格: MMJ型脉冲电容器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 脉冲电容器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
MMJ型脉冲电容器产品详细说明:

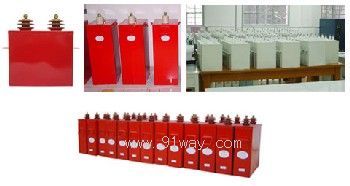

MMJ型脉冲电容器

特性与用途
1、采用无感卷绕,全密封结构。重量轻、 储能密度高、电性能优异。
2、用于高压冲击电压发生器、大功率脉冲电 源,强磁场,高能加速器,充磁机、高超音速风洞,受控热核反应,强激光和强束流等高压和大电流场合。

MMJ型脉冲电容器技术与性能指标

1、执行标准:JB/T 8168-1999
2、环境温度:-40℃~+50℃
3、损耗角正切:≤0.0020(100Hz)
4、充放电频率:1~200次/秒
5、额定电压:0.2~100kV
6、额定容量:100pF~5000μF
7、自放电时间常数:≥1000S

MMJ型脉冲电容器应用范围
1、冲击电压,冲击电流,冲击分压及其他非连续脉冲装置用电容器。
2、振荡电路,连续脉冲装置用电容器。

基本技术参数(部分产品)

序号

规格型号

电压

电容

尺寸L×B×H

备 注

1

MMJ1-500

1kV

500uF

141×100×190+64

2

MMJ1-600

1kV

600uF

141×100×215+64

3

MMJ1-800

1kV

1000uF

195×100×215+64

4

MMJ1.5-500

1.5kV

500uF

195×100×225+64

5

MMJ1.5-600

1.5kV

600uF

261×65×320+64

6

MMJ1.5-800

1.5kV

1500uF

261×115×200+64

7

MMJ3-18

3kV

18uF

160×65×145+50

8

MMJ5-20

5kV

20uF

Φ65×135

M12引线及安装

9

MMJ6-9

6kV

9uF

130×65×145+65

10

MMJ6-10

6kV

10uF

130×65×150+65

11

MMJ6-18

6kV

18uF

141×100×190+65

12

MMJ6-220

6kV

220

Φ160×280

M12同向引出

13

MMJ6-2600

6kV

2600uF

356×264×670+110

单套管引出

14

MMJ12-12

12kV

12uF

261×65×210+65

双绝缘子引出

15

MMJ15-2

15kV

2uF

145×100×185+85

16

MMJ15-8

15kV

8uF

245×125×185+85

17

MMJ15-10

15kV

10uF

18

MMJ15-18

15kV

18uF

245×130×255+35

19

MMJ20-10

20kV

10uF

20

MMJ20-62.5

20kV

62.5uF

475×135×400+85

双套管引出

21

MMJ25-40

25kV

40uF

22

MMJ25-55

25kV

55uF

23

MMJ30-0.1

30kV

0.1uF

Φ120×230/Φ50×195

M12/引线

24

MMJ30-4

30kV

4uF

355×140×220+100

25

MMJ30-8

30kV

8uF

355×140×385+100

26

MMJ30-9

30kV

9uF

400×140×260+50

双绝缘子引出

27

MMJ30-18

30kV

18uF

441×140×540+100

双绝缘子引出

28

MMJ30-18

30kV

18uF

441×140×420+100

双绝缘子引出

29

MMJ30-18

30kV

18uF

430×140×430+50

双绝缘子引出

30

MMJ50-1

50kV

1uF

320×150×135

M12U引线

31

MMJ50-2

50kV

2uF

320×150×240

M12U引线

32

MMJ50-6

50kV

6uF

Φ380/Φ106×460半环

M12长方向非对称引线

33

MMJ50-12

50kV

12uF

Φ380/Φ106×460圆环

M12长方向非对称引线

34

MMJ75-1

75kV

1uF

280×105×450

长方向对称引线 15kg

35

MMJ75-2

75kV

2uF

280×165×500

长方向对称引线 25kg

36

MMJ75-3

75kV

3uF

280×250×485

长方向对称引线 40kg

37

MMJ75-4

75kV

4uF

280×310×500

长方向对称引线 50kg

38

MMJ100-1

100kV

1uF

640×120×265

长方向对称引线 22kg

39

MMJ100-1.5

100kV

1.5uF

640×170×265

长方向对称引线 30kg

40

MMJ100-2

100kV

2uF

640×220×265

长方向对称引线 40kg

41

MMJ100-3

100kV

3uF

640×320×265

长方向对称引线 60kg

42

MMJ100-4

100kV

4uF

640×420×265

长方向对称引线 80kg

43

MMJ100-1

100kV

1uF

1200×120×145

长方向对称引线 22kg

45

MMJ100-1.5

100kV

1.5uF

1200×170×145

长方向对称引线 30kg

46

MMJ100-2

100kV

2uF

1200×220×145

长方向对称引线 40kg

47

MMJ100-3

100kV

3uF

1200×320×45

长方向对称引线 60kg

48

MMJ100-4

100kV

4uF

1200×420×145

长方向对称引线 80kg

49

MMJ100-0.7

100kV

0.7uF

930×160×360

U型引出线

50

MMJ100-1

100kV

1uF

670×160×295

U型引出线

51

MMJ100-1.5

100kV

1.5uF

670×160×270

U型引出线

52

MMJ100-2

100kV

2uF

670×160×270

U型引出线

53

MMJ100-4

100kV

4uF

670×160×270

U型引出线
