产品名称：

CHMMJ型充磁机储能焊机电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 滤波电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CHMMJ型充磁机储能焊机电容器产品详细说明：

CHMMJ型充磁机、储能焊机电容器

特性与用途
1、采用无感卷绕，全密封结构。重量轻、
储能密度高、电性能优异。
2、用于高压冲击电压发生器、大功率脉冲电
源，强磁场，高能加速器，充磁机、高超
音速风洞，受控热核反应，强激光和强束流
等高压和大电流场合。

CHMMJ型充磁机储能焊机电容器技术与性能指标

1、执行标准：JB/T 8168-1999
2、环境温度：-40℃～+50℃
3、损耗角正切：≤0.0020（100Hz）
4、充放电频率：1～200次/秒
5、额定电压：1.2～5kV
6、额定容量：50pF～5000μF
7、自放电时间常数：≥1000S

应用范围
1、冲击电压，冲击电流，冲击分压及其他
非连续脉冲装置用电容器。
2、振荡电路，连续脉冲装置用电容器。

CHMMJ型充磁机储能焊机电容器基本技术参数

规格型号	额定电压	额定容量	外形尺寸 mm	试验电压	备注
CHMMJ1.6-100	1.6kV	100μF	Φ70×135	1.4Un	圆形塑壳
CHMMJ1.6-200	1.6kV	200μF	145×100×145	1.4Un	金属外壳
CHMMJ1.6-300	1.6kV	300μF	145×100×190	1.4Un	金属外壳
CHMMJ1.6-400	1.6kV	400μF	195×103×190	1.4Un	金属外壳
CHMMJ1.6-500	1.6kV	500μF	265×70×230	1.4Un	金属外壳
CHMMJ1.6-1000	1.6kV	1000μF	265×120×275	1.4Un	金属外壳
CHMMJ2-50	2kV	50μF	127×63×108	1.4Un	金属外壳
CHMMJ2-100	2kV	100μF	145×100×145	1.4Un	金属外壳
CHMMJ2-200	2kV	200μF	195×103×180	1.4Un	金属外壳
CHMMJ2-300	2kV	300μF	265×115×200	1.4Un	金属外壳
CHMMJ2-400	2kV	400μF	315×115×200	1.4Un	金属外壳
CHMMJ2-500	2kV	500μF	265×120×320	1.4Un	金属外壳
CHMMJ2-1000	2kV	1000μF	445×145×220	1.4Un	金属外壳

CHMMJ型充磁机储能焊机电容器

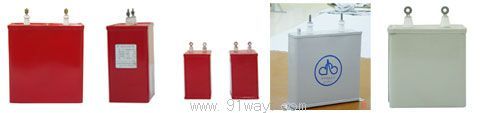

CHMMJ型充磁机储能焊机电容器（示意图）
