ZG3管形电阻元件产品详细说明：

一、用途：
ZG3管形电阻元件用于380伏以下的电路中作调节电流用。如经串联、并联和在电阻元件上按要求分级便可组成各种用途的电阻器或变压器。

二、结构：
电阻元件系将镍铬或康铜线绕于瓷质螺纹管上而成。管孔可通过支件予以安装并抽头攀头可以分级和抽头。

三、ZG3管形电阻元件技术数据

序号	型　号	电阻值 （Ω）	额定电流 （A）	允许温升 （ °C）	外形尺寸 直径x长（mm）	重量 （公斤）	参考价格 （元）
1	ZG3-345	345	0.55	250	Ø40 X 146 ± 2	0.4	36
2	ZG3-290	290	0.6
3	ZG3-240	240	0.66
4	ZG3-205	205	0.71
5	ZG3-180	180	0.76
6	ZG3-156	156	0.82
7	ZG3-124	124	0.92
8	ZG3-108	108	0.98
9	ZG3-82	82	1.13
10	ZG3-61	61	1.31
11	ZG3-48	48	1.48
12	ZG3-37	37	1.68
13	ZG3-30	30	1.87
14	ZG3-26	26	2.02
15	ZG3-22.5	22.5	2.15
16	ZG3-18.5	18.5	2.38
17	ZG3-16.5	16.5	2.52
18	ZG3-13.5	13.5	2.77
19	ZG3-11	11	3.08
20	ZG3-9	9	3.42
21	ZG3-7.3	7.3	3.8
22	ZG3-5.8	5.8	4.17
23	ZG3-4	4	5.12
24	ZG3-3	3	5.92
25	ZG3-2.2	2.2	6.9
26	ZG3-1.7	1.7	7.9
27	ZG3-1.4	1.4	8.68
28	ZG3-1.1	1.1	9.78
29	ZG3-0.9	0.9	10.8
30	ZG3-0.73	0.73	12
31	ZG3-0.5	0.5	14.5

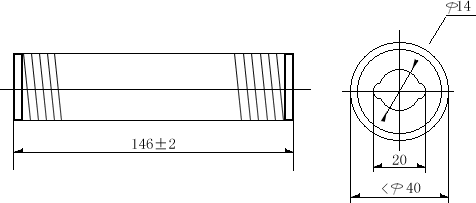

四、外形及安装尺寸

ZG3管形电阻元件
