 产品名称： M-SX系列隔离开关
型号规格： M-SX系列隔离开关
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 隔离开关
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
M-SX系列隔离开关产品详细说明：
M-SX系列隔离开关适用于工业、商业和民用的电气线路中作主开关使用
■IEC947.3（EN60947.3）		 额定电流In（A）

 M-SX系列隔离开关外形图1  M-SX系列隔离开关接点图1
1极

 M-SX系列隔离开关外形图2  M-SX系列隔离开关接点图2
2极

M-SX系列隔离开关技术参数
额定电压：230/400V
频率Frequency：50/60Hz
频率耐受能力：
　　　　　　接100A后备熔
　　　　　　断器可达25kA
通断能力：1.25In;1.1Ue
使用类别Using calss：AC22
连接导线截面：max.50mm2
防护等级：IP40（安装后）
隔离：明确的开关位置状态按照DIN VDE0106
■结构特点
双功能接线端
具有触头状态指示器
可以挂锁，锁孔直径可6mm
40
M-SX-40/1
M-SX-40/2
63
M-SX-63/1
M-SX-63/2
80
M-SX-80/1
M-SX-80/2
100
M-SX-100/1
M-SX-100/2
M-SX系列隔离开关外形图3  M-SX系列隔离开关接点图3
3极
M-SX系列隔离开关外形图4 M-SX系列隔离开关接点图4
4极
40
M-SX-40/3
M-SX-40/4
63
M-SX-63/3
M-SX-63/4
80
M-SX-80/3
M-SX-80/4
100
M-SX-100/3
M-SX-100/4

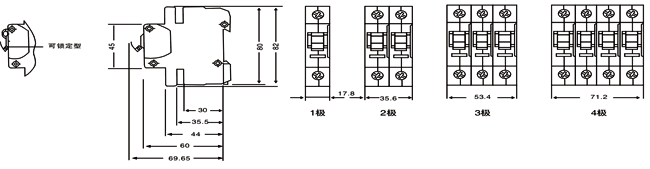

M-SX系列隔离开关外表及安装尺寸：

M-SX系列隔离开关接线图

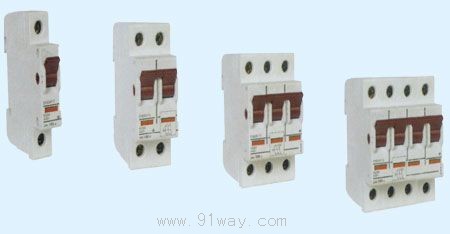

M-SX系列隔离开关
M-SX系列隔离开关（示意图）
