ZC23金属大通径电磁阀产品详细说明：

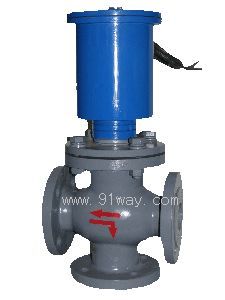

ZC23金属大通径电磁阀

产品特点
HANLKA技术 二位三通 复合直动 启闭灵活
零压启动 耐渣抗温 特制线圈 超长寿命

产品概述

ZC23系列二位三通电磁阀是采用进口技术研制而成，该产品适用于多种介质，并集换向与分配两种功能为一体的快速控制电磁阀，可满足工业自动控制化控制系统中满足对两种不同介质的合流、分流和分配的控制要求。

性能特点
1、采用复合直动式结构，动作灵活，稳定可靠；
2、流通面积大，压力损失小，避免堵塞；
3、线圈外壳内置降温模块，可防止长时间通电造成线圈烧毁现象。

ZC23金属大通径电磁阀技术参数

公称通径	25	32	40	50	65	80	100
连接方式	4孔法兰						8孔法兰
工作压力	0-0.8MPA				0-0.4MPA
线圈功率	88W	启动：130W 维持：50W			启动：260W维持：90W
电源电压	AC220V 110V  380V  DC24V  220V
工作温度	-20~+60℃、-30~+200℃
环境温度	-40~+60℃
阀体材料	铸铁、不锈钢				铸铁

外型尺寸(mm)

公称通径	25	32	40	50	65	80	100
D	115	140	150	165	185	200	220
D1	85	100	110	125	145	160	180
D2	65	78	84	99	118	135	155
b	14	16	16	16	18	20	20
f	2	2	3	3	3	3	3
n-d	4-14	4-18	4-18	4-18	4-18	4-18	8-18
L	160	180	200	230	290	310	350
H	420	450	460	470	485	495	510
