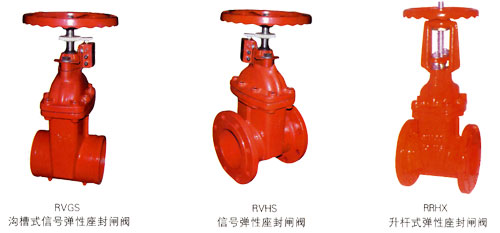

RVHS信号弹性座封闸阀产品详细说明：

一、概述：

信号闸阀、信号蝶阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。
升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀．可以明显指示阀门开度，若安装位置较低。则需用附开度指示闸阀。



三、主要外型尺寸：     单位：mm

公称通径	D1		D2		N-φD		L	H
	1．OMPa	1.6MPa	1．OMPa	1.6MPa	1．OMPa	1.6MPa
50	135		125		4-19		178	340
65	185		145		4-19		190	370
80	200		160		8-19		203	41O
100	220		180		8-19		229	450
125	250		21O		8-19		254	180
150	285		240		8-23		267	550
200	340		295		8-23	12-23	292	630
250	405		350	355	12-23	12-28	330	750
300	460		400	410	12-23	12-28	356	820
350	520		460	470	16-23	16-28	381	980
400	580		515	525	16-28	16-31	406	1010

(法兰钻孔按GB/T17241．6—1998标准。Pn25规格尺寸未列出，若有特殊规格要求，请与业务部联系)
