ZCLT气动薄膜隔膜调节阀产品详细说明：

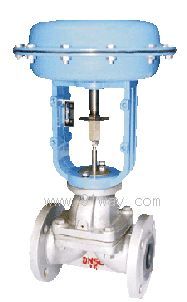

ZCLT气动薄膜隔膜调节阀

产品特点
中西结合性能优良气动薄膜操作简单
隔膜结构防毒防腐进口隔膜寿命超长

产品概述
气动薄膜隔膜调节阀由气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大无泄漏，流量调节特性，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

主要技术参数

公称通径(mm)	配用执行机构号	主要技术参数
		薄膜有效面积(cm2)	行程(mm)	额定流量系数Kv值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

主要技术性能指标

项目	技术指标
	不带定位器	带定位器
基本误差％	±10	±1.5
回差％	8	1.5
死区％	6	0.6
允许泄漏量	衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶	10-4×阀额定容量
	无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶	5×10-6×阀额定容量
额定流量系数Kv偏差％	±20

允许压差

公称通径DN(mm)				15	20	25	32	40	50	65	80	100
额定流量系数Kv				8	12	16	28	60	67	90	160	300
公称压力(MPa)				1.0
配用执行机构型号				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
关闭时 允许最 大压力 MPa	信号 压力 MPa	P2=0	120	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05
			140	1.0	1.0	0.80	0.80	0.60	0.4	0.4	0.2	0.10
		P1=P2	120	0.45	0.45	0.20	0.20	0.15	0.1	0.1	0.05	0.02
			140	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05

可配附件
电气定位器或电/气转换器、空气过滤减压器、电磁阀、手轮机构等。

外形尺寸

公称通径 DN(mm)	外形安装尺寸
	A	H		H1	L
		ZMAT型	ZMBT型
15	280	479	532	47.5	140
20		479	532	52.5	145
25		479	532	57.5	155
32	325	538	617	67.5	165
40		553	632	72.5	190
50		562	641	80	210
65	410	754	855	90	240
80		100%	876	97.5	270
100		857	958	107.5	335

注：法兰按JB78-59《铸铁法兰》标准选定
订货须知
1.产品型号与名称2.公称通径DN(mm)3.公称压力
4.流量特性5.阀体材质与密封要求6.额定流量系数
7.介质种类和温度范围8.阀前后压力(压差)
9.气源压力及控制方式10.其它特殊要求
