ZZDG、ZZDX氮封装置产品详细说明：

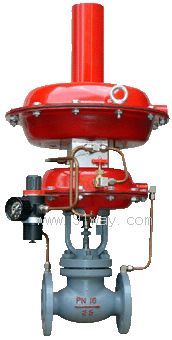

ZZDG、ZZDX氮封装置

产品特点
HANLKA技术 自力原理指挥操作调节精确
微压控制连续设定压力调节稳定输出

产品概述
氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa至66Kpa以下，介质温度温度≤80℃。氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝以改变弹簧的预压缩（拉伸）量来达到；
泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座，改变弹簧预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）;
呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。
主要零件材料
阀体、阀盖：HT200、ZG230～450、ZG1Cr18Ni9TI
阀芯、阀座：1Cr18Ni9Ti、司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13

主要技术参数

公称通径 DN(mm)	20			25	40		50	80		100	150
阀座直径 (mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数 KV	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围 Kpa	0.5~7 5~20 15~50 30~150
公称压力 PN(MPa)	1.0 1.6
被调介质温度( ℃ )	-20~90
流量特性	快开
调节精度 (%)	≤ 3
执行机构薄膜有效面积 (cm2 ）	200				280				400
允许泄漏量	符合 ANSIB16.104-1976 IV 级

外形尺寸与重量

公称通径 (DN)	20	25	32	40	50	65	80	100	125	150
法兰端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

订货须知1.产品型号与名称2.公称通径DN(mm)3.公称压力4.温度范围
5.阀体材质6.介质种类7.阀前后压力(压差)8.其它特殊要求
