TK21系列数控回转工作台产品详细说明：

TK21系列数控回转工作台
精密分度蜗杆副（锡青铜蜗轮、合金钢淬硬蜗杆）分度精确。
 精密滚动轴系结构，运行灵敏，回转精度高，稳定性好 。
工作台中心为通孔， A 型由定位止口和莫氏锥孔构成，B 型由定位止口和大通孔构成，可满足不同需要。
具有调隙机构，确保蜗杆副处于最佳工作状态。
可供配套附件齐全，实用性强。
 选用硬铝合金基座、轻便美观。
 伺服（步进）电机驱动。
　
主要性能、精度指标

型号、规格	性能				净重 （kg）	精度
	台面直径（mm）	水平承重（kg）	传动比	最高转速（rpm）		精度(秒)	重复定位精度(秒)	中心孔径跳 (mm)
TK21100A	Ф 100	30	1：60	15	3	120	±10	0.015
TK21125A	Ф 125	40	1：60	15	4	120	±10	0.015
TK21160A	Ф 160	60	1：60	10	8	60	±6	0.02
TK21200A	Ф 200	80	1：60	10	13	60	±6	0.02
TK21250A	Ф 250	100	1：90	8	25	60	±6	0.02
TK21300A	Ф 300	120	1：90	8	35	60	±6	0.02
TK21100B	Ф 100	30	1：60	15	2.5	120	±10	0.015
TK21125B	Ф 125	40	1：60	15	3.5	120	±10	0.015
TK21160B	Ф 160	60	1：60	10	7.5	60	±6	0.02
TK21200B	Ф 200	80	1：60	10	12	60	±6	0.02
TK21250B	Ф 250	100	1：90	8	24	60	±6	0.02
TK21300B	Ф 300	120	1：90	8	34	60	±6	0.02

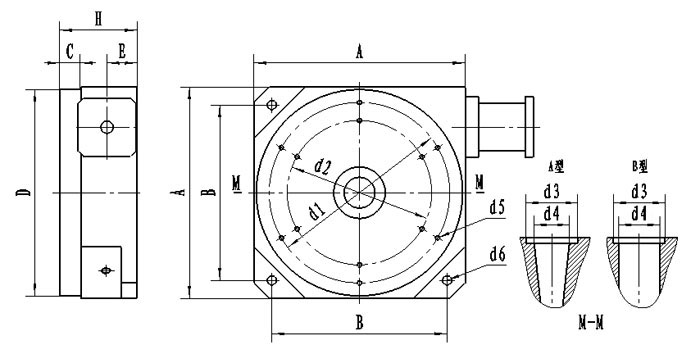

主要尺寸（mm）

型号、规格	D	A	B	d1	d2	d3	d4	d5	d6	H	C	E
TK21100A	Ф100	105	84	Ф80	Ф55	Ф18 H7	莫氏2#	M5	Ф6	56	10	24
TK21125A	Ф125	130	110	Ф93	Ф62	Ф18 H7	莫氏2#	M5	Ф6	58	12	24
TK21160A	Ф160	165	140	Ф130	Ф95	Ф30 H7	莫氏2#	M5	Ф9	70	15	30
TK21200A	Ф200	205	170	Ф175	Ф140	Ф30 H7	莫氏2#	M5	Ф9	75	20	30
TK21250A	Ф250	260	210	Ф200	Ф140	Ф30 H7	莫氏3#	M6	Ф11	95	20	31
TK21300A	Ф300	305	250	Ф240	Ф180	Ф30H7	莫氏3#	M6	Ф11	96	20	31
TK21100B	Ф100	105	84	Ф80	Ф55	Ф35 H7	Ф30	M5	Ф6	56	10	24
TK21125B	Ф125	130	110	Ф93	Ф62	Ф35 H7	Ф30	M5	Ф6	58	12	24
TK21160B	Ф160	165	140	Ф130	Ф95	Ф50 H7	Ф40	M5	Ф9	70	15	30
TK21200B	Ф200	205	170	Ф175	Ф140	Ф50 H7	Ф40	M5	Ф9	75	20	30
TK21250B	Ф250	260	210	Ф200	Ф140	Ф65 H7	Ф50	M6	Ф11	95	20	31
TK21300B	Ф300	305	250	Ф240	Ф180	Ф65 H7	Ф50	M6	Ф11	96	20	31
