产品名称: GUF500标准盘装式超声波流量计
型号规格: GUF500标准盘装式超声波流量计
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 超声波流量计
分栏标签
参考价格: 厂价直销
产品品牌: 国诚
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GUF500标准盘装式超声波流量计产品详细说明:

GUF500标准盘装式超声波流量计特点

准确度±1%(国内最先达到该精度)
4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等
内置数据记录器,可记录日期、累积流量、信号状态、工作时间等
OCT输出正、负,净累积脉冲信号和频率信号
RS232接口用于联网检测或导出记录数据
适用于各种尺寸管道流体计量
流速测量范围(0.01~±32m/s)
适用于测量水、海水、污水、酒精、各种油类等均匀、单一、稳定的液体
适用于钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道
直管段应满足上游10D,下游5D,距泵出口处30D
内置镍氢充电电池可连续工作10小时以上
体积小(200*92*32mm)、质量轻(538克)

技术参数
·测量主机
准确度: 1.0%
重复性: 0.2%
最大流速:32m/s
测量周期:500ms(每秒2次)
测量原理:超声波时差原理,双CPU并行工作,4字节浮点运算
流  向:正反向流量分别计量,并可计量净流量
显  示:2*10背光型汉字液晶显示器
操  作:4*4轻触键盘
输  入:5路4~20mA输入,精度0.1%,可输入压力、液位、温度等信号
输  出:电流信号:4~20mA或0~20mA,阻抗0~1kΩ,浮空,准确度0.1%
     频率信号:1~9999Hz之间任选(OCT输出)
     脉冲信号:正、负、净流量及热量累计脉冲,继电器及OCT输出
     报警信号:继电器及OCT输出,可选近20种源信号
数据接口:RS232串行接口,可选配RS485或CAN总线方式
其它功能:记忆日、月、年累积流量,上、断电时间、流量和流量管理功能
     可选自动或手动补加累积量功能,记忆每天的工作状态
     可编程定量(批量)控制器
     故障自诊断功能
     网络工作方式等
工作电源:AC220V、DC8~36V或AC7~30V
     根据现场可选用我公司生产的UPS-72型备用充电电源,
     断电时(AC220V),流量计持续工作72小时,重新上电后自动充电
功耗:小于2W
工作时间:连续
环境温度:-30℃~80℃(大于此温度范围要求请与厂家联系)
环境湿度:85%RH无冷凝
防护等级:IP65
防爆等级:EXdⅡBT4(F2型)
质  量:F1:2.5kg;  F2:2.7kg;  FN:2.5kg  FS:1.5kg
外形尺寸:F1/FN:251*192*80mm;  F2:290*270*110mm;  FS:80*250*160mm;
·传感器
外敷式: 标准S1型,适用于管径DN15~DN100mm
GUF500标准盘装式超声波流量计外形图1
     标准M1型,适用于管径DN50~DN700mm
     (若管道条件好也可测较大口径)
GUF500标准盘装式超声波流量计外形图2
     标准L1型,适用于管径DN300~DN6000mm
GUF500标准盘装式超声波流量计外形图3
插入式: 管道材质不限(不停产安装)适用于管径DN80以上
GUF500标准盘装式超声波流量计外形图4
管段式: ∏型管段式:适用于管径DN10-DN40,整机测量精度±0.5%
GUF500标准盘装式超声波流量计外形图5
     标准管段式:适用于管径DN50-DN1000,整机测量精度±0.5%
GUF500标准盘装式超声波流量计外形图6
适用温度:外敷式:<110℃  其它:-40℃~+160℃
防护等级:IP68(可浸水工作,水深≤3米)
·流体
种 类: 水、食物油、汽、煤柴油、原油、酒精等能传播超声波的均匀液体
浊 度: ≤10000ppm,其气泡含量小。
湿 度: -40℃~160℃(外敷式传感器长时间测量建议80℃以下)
·管道
管 材:  钢、铸铁、PVC、玻璃钢、水泥管等一切质地密致管道,允许有衬里
衬 材:  环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
内 衬:  15mm~6000mm
直管段长度:上游≥10D,下游≥5D,距泵出口处≥30D(D指管径)

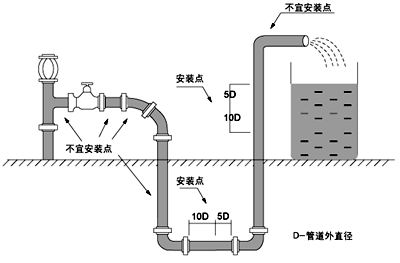

安装示意图

GUF500标准盘装式超声波流量计原理图1
GUF500标准盘装式超声波流量计外形图2GUF500标准盘装式超声波流量计原理图3

选型提示
  选购盘装式超声波流量计需详细确定以下参数:管道管径,管道材质,测量介质,工作温度,工作压力,安装方式(外缚式、插入式、管道式),供电电源(24V或220V),输出方式(4-20mA、脉冲输出或485通迅),最大流量(工作状态或标准状态),需不需防爆。
