产品特点
导波原理几乎不受任何工艺条件的限制。例如，对粉尘和蒸汽工况不敏感，甚至是大量蒸汽的环境也不影响其测量精度
探头可做截断处理，因此客户可根据量程需要现场调整长度，使用非常灵活。
先进的设计原理决定其测量精度不受介质波动、密度或介电常数（只需达到规定的介电常数）变化的影响
适用于可能产生挂料的工况，即使探杆及容器壁上吸附了较多介质也不会对测量结果造成任何的影响
无需满罐就可完成校验
提供两线制和四线制两种连接方式供选择
可用于液位、物位、界面测量
可提供旁路式设计或直接与玻璃式、磁翻柱式液位计配合形成全面的测量方案

技术参数
工艺接口：
-20℃～+250℃ 螺纹安装（螺纹向下）：1″或1.5″（单杆探头，软缆探头）
（工作温度） 3/4″或1″或1.5″同轴探头）
-200℃～+400℃ 螺纹安装（螺纹向下）： 1.5″

工作温度：
材质:
 -20℃～+250℃ 工艺接口：316L，哈氏合金C22（2.4602）及PEEK GF 30
（工作温度） 同轴探头，单杆探头：316L及PEEK GF30（软缆探头）
　同轴探头（Ø21.3mm）：316L，哈氏合金C22（2.4602）
　单杆探头（Ø6mm）：316L，哈氏合金C22（2.4602）
　软缆探头（Ø4mm）：1.4401（316）
 -200℃～+400℃ 工艺接口：316L，哈氏合金C22（2.4602）及陶瓷（AL2O3）
 （工作温度）   　同轴探头（Ø43mm）：316L
　单杆探头（Ø16mm）：316L
　软缆探头（Ø6mm）：1.4401（316）
　外壳：PBT塑料，铝铸件粉末涂层，316L
介电常数:>1.4（同轴探头），>1.7（单杆探头，软缆探头）
环境温度:-40℃～+80℃（不带显示和调节模块），-20℃～+70℃（带显示和调节模块）
工作压力:-1～40bar（依据工艺接口形式而定）
供电电源:14～36VDC（非防爆），14～30VDC（本安），20～36VDC（隔爆）
输出信号:4～20mA，HART 、Profibus PA 及FF总线可选
报警信号:电流以20.5mA或22mA或<3.6mA的固定值输出，可调
积分时间:0～999秒，可调
分 辨 率:1.6µA
精度:±3mm（同轴探头：-20℃～+250℃）；
 ±5mm（同轴探头：-200℃～+400℃，单杆探头，软缆探头）；
盲区:同轴探头：50mm（顶端），单杆探头：150mm（顶端）；
 软缆探头：150mm（顶端）+350mm（底部）
负载:250Ω当U0=20V，750Ω当U0=30V，1000Ω当U0=36V
显示部分:点阵液晶显示，4按键，防护等级IP20/40，主体ABS材质,视窗聚酯衬箔材质
测量长度:同轴探头（Ø43mm　Ø21.3mm）：0.3m～6m
单杆探头:（Ø16mm）：0.5m～6m，单杆探头（Ø6mm）：0.5m～4m
软缆探头:（Ø6mm）：1m～60m，软缆探头（Ø4mm）：1m～32m

选型提示
 如需选购导波雷达物位计需详细确定以下参数：测量介质，温度，压力， 量程，连接方式，输出方式，现场需不需显示，需不需要防爆 。

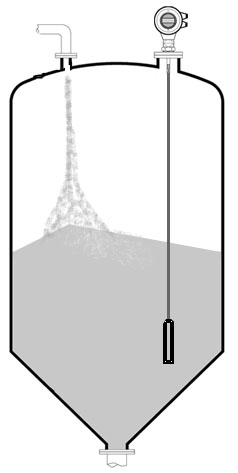

安装示意图

GDD导波雷达物位计
