 产品名称： 204B型机械密封
型号规格： 204B型机械密封
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 机械密封件
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
204B型机械密封产品详细说明：
204B型机械密封

结构：单端面，小弹簧，平衡型
介质：酸，碱，油高分子悬液．压力：0～0.8Mpa　　　
温度：-40～180℃转速：≤500 r/min　　　规格：φ25~φ180

204B 装配尺寸(mm)

规格/尺寸
d1
(h8)
d3
d7
D1
(H11)
D2
d
H
n-Φc

204B-30 30 67 50 116 150 185 16 4-Φ18
204B-40 40 77 64 135 170 205 16 4-Φ18
204B-50 50 87 74 164 200 235 16 8-Φ18
204B-60 60 98 85 164 200 235 16 8-Φ18
204B-65 65 103 91 164 200 235 16 8-Φ18
204B-80 80 118 110 188 225 260 16 12-Φ18
204B-95 95 128 119 220 225 290 16 12-Φ18
204B-100 100 138 132 245 280 315 16 12-Φ18
204B-110 110 148 140 245 280 315 16 12-Φ18
204B-120 120 158 158 245 280 315 22 12-Φ18
204B-130 130 168 168 245 280 315 22 12-Φ18
204B-140 140 178 180 245 280 315 22 12-Φ18
204B-150 150 188 190 285 320 360 25 12-Φ18
204B-160 160 198 200 285 320 360 25 12-Φ18
204B-180 180 218 220 285 320 360 25 12-Φ18

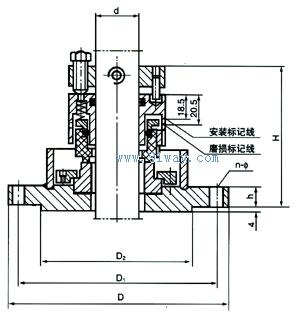

204B型机械密封外形尺寸

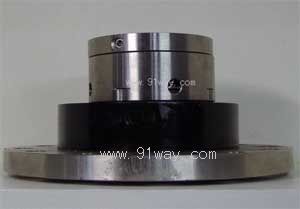

204B型机械密封
204B型机械密封（示意图）
