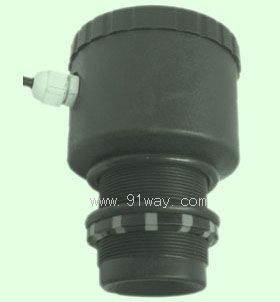

WMC-2000型超声波物位仪是一台博采众长，吸取了国内外多种物位仪优点。实现了全数字化，人性化设计理念的通用型物位仪，具有完善的物位测控功能。数据传输功能和人机交流功能。主芯片采用进口工业级单片机，数字温度补偿和宽电压输入稳压等…相关专用集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，模拟量，开关量及RS485/232输出，可方便与主机连接。本机是增强尼龙防水外壳，由于为非接触式检测方式，较其它仪器更卫生，更耐潮湿、粉尘、高温、腐蚀气体等恶劣环境，具有高可靠，无污染、性能稳定,价格低廉等特点，因此可广泛应用于与物位，料位，液位测控相关的各个领域。

WMC-2000型超声波物位仪特色
电压适应范围宽，能在12-36V的直流电压内工作。
具有手动恢复出厂设置功能。
可进行差值设定，直接用于料位、液位测量。
设定比重参数后，能直接显示出容器内重量。
2组限位控制输出（可选AC1A／380V SSR或NPN集电级开路方式）设定，用于料位、液位控制（选购）。
具有4～20mA电流输出，RS485串行数据输出或0～5V电压模拟量输出（定货时选购）。
在选择电流或电压输出时，可任意调整其输出范围。
选择PC串口输出及转换附件，可直接与PC机组网。
具有增值/差值测距模式选择，既可测距也可测物位。
可在工作中自动关闭显示，以节省整机耗电。
具有1-15级发射脉冲强度，可根据工况设定。
具有满量程起点和终点任意设置功能。

技术参数
量　　程：1-15m（定货时选购）　　　　　　　　　 盲　区：0.3-0.5m
输　　出：4～20mA (其它方式可选)
工作频率：20～200KHz（因型号规格而不同）
最大负载阻抗：>300Ω　　　　　　　　　　　　　　最小显示分辨率：1mm
精度（标准实验条件下）：±0.3％×最大量程（±1CM）
工作温度：常温　　　　　　　　　　　　　　　　　工作压力：常压
显示：四位八段0.5英寸LED数码管
键盘：三位轻触键　　　　　　　　　　　　　　　　外　　壳：增强尼龙
进线电缆：线径5～10mm×1.5m
安装方式：外管螺纹M50×1.5㎜
外形尺寸：Φ83×122×Φ47㎜
工作电压：DC12～36V　　　　　　　　　　　　　　功　　耗：<1.5W

菜单操作及参数设置
1．各键功能
A：菜单及翻页键
B：开关显示、移位、保存键
C：显示选择(温度/量值)及参数设置键
断电后，同时按住“B、C”键通电至显示“DAEA”可恢复出厂设置。

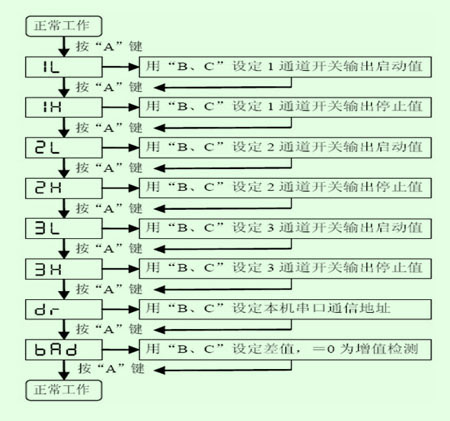

2.工作菜单操作

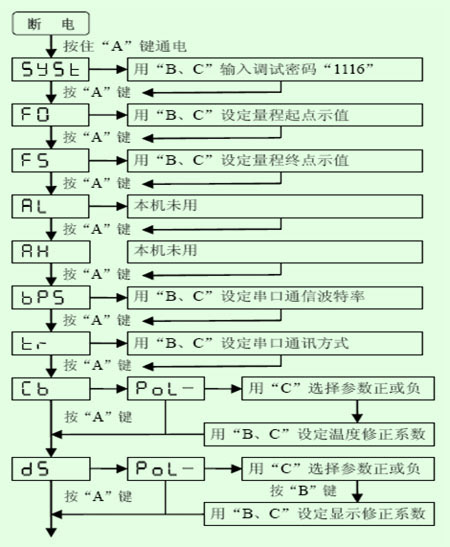

3．调试菜单的操作

注：
L＜H：示值小于L开关接通，大于H开关断开；
L＝H：示值小于1L（1H）1通道接通其它断开，示值大于1L（1H）小于2L（2H）2通道接通其它断开，示值大于2L（2H）小于3L（3H）各通道都断开，示值大于3L（3H）3通道接通其它断开；
L＞H：示值小于L大于H开关接通，否则断开；
4、菜单定义
1L：1通道控制输出启动　　1H：1通道控制输出停止
2L：2通道控制输出启动　　2H：2通道控制输出停止
3L：3通道控制输出启动　　3H：3通道控制输出停止
（本机不支持3个通道输出）
dr：本机地址号：多台联机时与上位机通讯用，有效值0～255。
bad：增值检测模式时bad=0，差值检测模式时bad值为容器底至物位仪探头端面总高度。
F0：量程起点的示值；FS：量程终点的示值。（当小于“F0”或大于“FS”的10％时，显示报警）
AL：电流或电压输出起点值的微调系数；AH：输出终点值的微调系数。（有效值0～9999）
bPS：串口波特率600～19200bPS，默认值：9600bPS
TR：串口方式选择：0-连续，1-访问（ASCⅡ），2-访问（IEEE-754）
CB：温度修正值。 默认值：-3.5
DS：显示值修正。
AR：重量积算系数=[（长×宽）或（底面积）]×比重
ST：滤波深度（1－15可选），值越大，显示变化越慢，测量越稳定；反之越快。默认值：8
PUL：发射脉冲强度（1－15可选）。默认值：5
F：传感器频率（不可修改）
BL：最小盲区设定。默认值：0.200
POH：显示线性修正(不可修改)

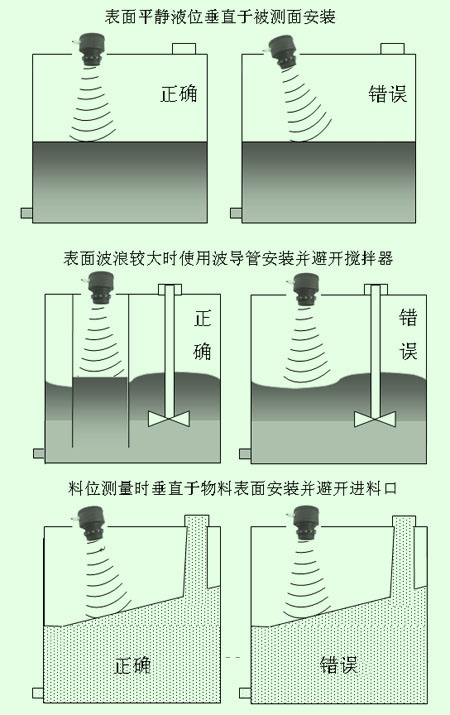

安装方法及使用注意事项

1.本物位仪安装简单，只需在工作面上方适当位置钻一个直径50㎜圆孔，装入本仪器前端并套好减震胶圈，拧紧尼龙大锣环便可。为使本仪器长期高效稳定工作，建议最好用12～24V大于2W的直流稳压电源供电。
2.安装接线请参考物位仪内盖标签，调试完毕后一定要按“B”键关闭显示，以减小功耗(再按B键可打开显示)，再拧紧后盖以防进水或灰尘。在野外工作时，请在物位仪上方搭遮阳棚，以避免日光的直射和雨淋。野外使用应采取防雷措施。
3.安装时应反复调整超声波传感器的端面与目标被测平面或液面的垂直， 探头离被测面距离要根据所测面变化的最大距离加物位仪盲区和探头的量程来决定。
4.如果测量的是污水等漂有其它杂质的液体，则应在探头下方放置铁丝网围井，将飘浮的杂质隔离在探头正确测量的范围之外。不然将不能得到准确稳定的显示值。
5.如果测量的液面有较大波动，应尽量使探头测量范围远避波动，或安装减波导管等…方式减小液面波动。
6.发射脉冲强度设定要适当，否则将不能正常工作。

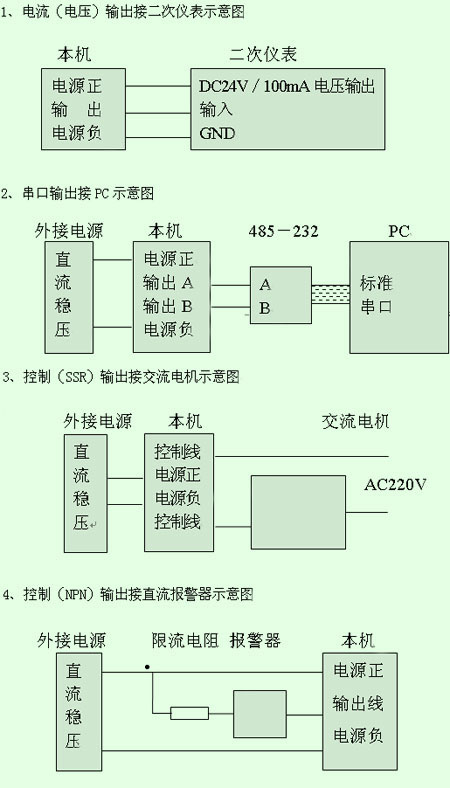

接线示意图
1、电流（电压）输出接二次仪表示意图

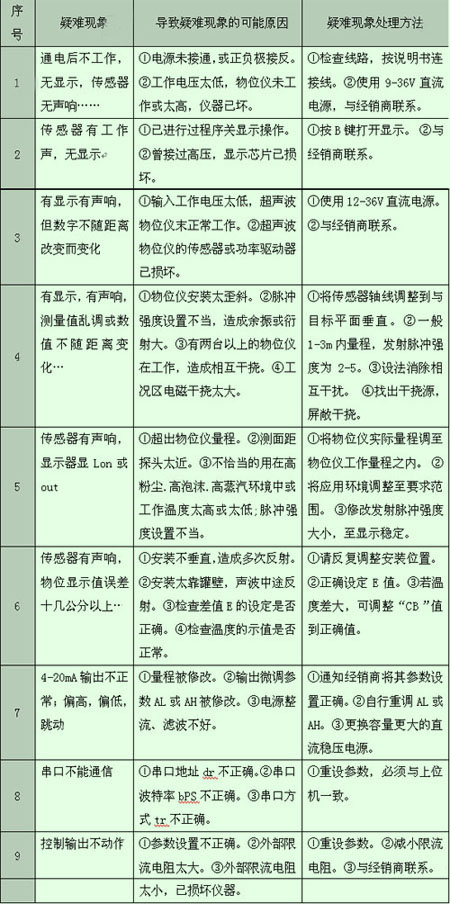

常见疑难现象及处理方法

本机接线定义
