产品名称: FS-3型测力/称重传感器
型号规格: FS-3型测力/称重传感器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 测力传感器
分栏标签
参考价格: 厂价直销
产品品牌: 聪睿
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FS-3型测力/称重传感器产品详细说明:
弹性体为双连孔或剪切S梁结构,结构紧凑,用于拉伸力和压缩力测量,抗侧向力强。
精度高,拉、压输出对称性好,性能稳定可靠,量程范围广,安装使用方便。
拉压式承载,适用于各种拉压力测试、电子秤及工业自动化测量控制系统。

主 要 技 术 指 标
测量范围
           0- 25 ~ 5000 kg
           0- 15 ~ 30 t

输出灵敏度

1.5~2.0 mV/V

直线度L

±0.02; ±0.05 %F.S

滞  后H

±0.02; ±0.05 %F.S

重复性R

±0.02; ±0.05 %F.S

工作温度

-10~+60

温度补偿范围

室温~+60

零点温度影响

±0.05 %F.S/10 ℃

输出温度影响

±0.05 %F.S/10 ℃

激励电压

12 VDC

绝缘电阻

2000 MΩ/100VDC

输入电阻:钢质

380±5 Ω

铝质

400±5 Ω

输出电阻

350±2/350±5 Ω

零点输出

0~±1 %F.S

安全过负荷率

120 %F.S

电 气 连 接 方 式
连接方式
插头座号
导线颜色
输入(电源)正端
1
输出信号正端
2
输出信号负端
3
输入(电源)负端
4
屏蔽 /
若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。

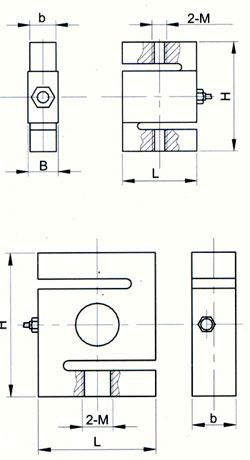

量程(kg) L H b B 2-M
20~50 50.8 76.2 12.7 14.5 M8
100 50.8 76.2 19.0 20.8 M10x1.5
200~750 50.8 76.2 19.0 20.8 M12x1.75
1000~1500 50.8 76.2 25.4 27.2 M12x1.75
2000~5000 76.2 101.6 25.4 27.2 M20x1.5

量程(t) L H b 2-M
15,20 160 200 60 M42x3
30 190 230 80 M42x3

FS-3型测力/称重传感器外形尺寸

FS-3型测力/称重传感器
