产品名称: LF-1型轮辐式测力/称重传感器
型号规格: LF-1型轮辐式测力/称重传感器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 测力传感器
分栏标签
参考价格: 厂价直销
产品品牌: 聪睿
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LF-1型轮辐式测力/称重传感器产品详细说明:
弹性体为轮辐、孔辐、硬芯平膜片结构,外形高度低,用于拉伸力和压缩力测量,抗偏、抗侧向力强。
精度高,拉、压输出对称性好,性能稳定可靠,量程范围广,安装使用方便。
拉压式承载,适用于多种载荷力的测试,各种拉压力测试、电子秤及工业自动化测量控制系统。

主 要 技 术 指 标

   测量范围

0- 0.5 ~ 50 t

   输出灵敏度

1.5~2.0 mV/V

   直线度L

±0.02; ±0.05; ±0.1 %F.S

   滞后H

±0.02; ±0.05; ±0.1 %F.S

   重复性R

±0.02; ±0.05; ±0.1 %F.S

   工作温度

-10~+60

   温度补偿范围

室温~+60

   零点温度影响

±0.05 %F.S/10 ℃

   输出温度影响

±0.05 %F.S/10 ℃

   激励电压

12 VDC

   绝缘电阻

2000 MΩ/100VDC

   输入电阻:钢质

760±5 Ω

        铝质

790±5 Ω

   输出电阻

700±5 Ω

   零点输出

0~±1 %F.S

   安全过负荷率

120 %F.S

电 气 连 接 方 式
  连接方式
插头座号
导线颜色
  输入(电源)正端
1
  输出信号正端
2
黄 (绿)
  输出信号负端
3
  输入(电源)负端
4
  屏蔽 /
  若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。

量程(t) ø1 ø2 ø3 H1 H2 H3 M M1 A B C D
0.5,1,2 106 30 92 42 40 24 M20x2-6H 4-M8通孔 81 32 55 73
3,5 134 40 112 58 52 27 M30x2-6 8-M8通孔 101 40 64 82
10,15 172 54 144 70 64 32 M36x2-6 8-M12通孔 120 40 64 82
20 198 65 160 70 64 36 M45x3-6 8-M16通孔 133 40 64 82
30 208 70 170 70 64 36 M48x3-6 8-M20通孔 138 40 64 82
40 230 80 190 83 79 45 M56x3-6 8-M24通孔 149 40 64 82
50 254 90 210 90 84 45 M64x3-6 8-M30通孔 161 40 64 82

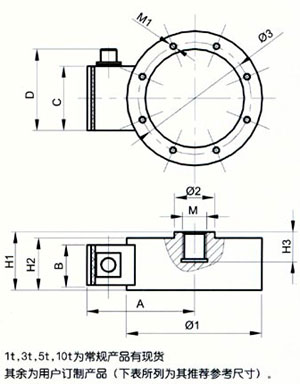

LF-1型轮辐式测力/称重传感器外形尺寸

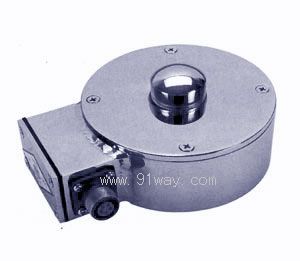

LF-1型轮辐式测力/称重传感器
