YF-1型智能数显压力表产品详细说明：

· 运用单片为微处理器技术，四位高亮数码显示，测量准确直观，数字设定方式。
· 具有清零、校准、上下限定报警功能，两路继电器触点控制输出。
· 功能设定键：具有设置、清零、▲、▼操作键。
· 面板显示：实时测量值显示及设定状态显示。
· 操作简单，安装使用方便，性能稳定可靠。
· 用于气体、液体压力的测量、显示及控制。
· 传感器：压阻式压力传感器，应变式压力传感器，薄膜式压力传感器。

主 要 技 术 指 标
测量范围	0- 0.5 ～ 60	MPa
安全过负荷率	120	%F.S
电源电压	12或24	VDC
功　　耗	< 5	W
显示范围	-999 ～ 9999
精　　度	±0.25；±0.5	%F.S±1digit
输出信号：	4～20mA或0～5V
输出控制	继电器负载能力：1A 120VAC/24VDC
接　　口：	RS485
设定方式：　　　　上下限报警设定，报警点可在100%量程内任意设定，用发光二极管指示报警
电器特点	绝缘阻抗：100	MΩ/100VDC
使用温度	-10 ～ 50	℃
温度范围	< 90	%RH

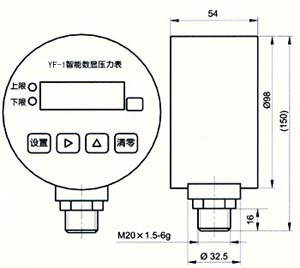

机械连接	M20x1.5

电 气 连 接 方 式
连接方式	插头座号	导线颜色
输入（电源）正端	1	红
输出信号正端	2	蓝
输出信号负端	3	白
输入（电源）负端	4	黄
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。
