产品名称: ZS-2型柱式测力/称重传感器
型号规格: ZS-2型柱式测力/称重传感器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 测力传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZS-2型柱式测力/称重传感器产品详细说明:
· 弹性体为柱式、筒式、柱环式结构,用于拉伸力和压缩力测量,抗偏、抗侧向力强。
· 全密封结构,量程范围广,性能稳定可靠,安装使用方便。
· 拉压式承载,适用于各种测力/称重的工业自动化测量控制系统。

主 要 技 术 指 标
测量范围 0- 5 ~ 50 t

输出灵敏度

1.5 ~ 2.0 mV/V

直线度L

±0.05; ±0.1 %F.S

滞  后H

±0.05; ±0.1 %F.S

重复性R

±0.05; ±0.1 %F.S

工作温度

-10~+60

温度补偿范围

室温 ~ +60

零点温度影响

±0.05; ±0.1 %F.S/10 ℃

输出温度影响

±0.05; ±0.1 %F.S/10 ℃

激励电压

12 VDC

绝缘电阻

2000 MΩ/100VDC

输入电阻:钢质

380±5 / 760±5 Ω

  铝质

400±5 / 790±5 Ω

输出电阻

350±5 / 700±5 Ω

零点输出

0 ~ ±1 %F.S

安全过负荷率

120 %F.S

电 气 连 接 方 式
  连接方式
插头座号
导线颜色
  输入(电源)正端
1
  输出信号正端
2
  输出信号负端
3
  输入(电源)负端
4
  屏蔽

/

  若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。

量程(t) A B C D E 2-M H
5~8 ø78 115 130 10 45 M30X2-6H 25
10~15 ø88 125 150 14 53 M36X2-6H 30
20~25 ø98 140 186 14 63 M45X3-6H 35
30 ø108 147 186 21 72 M48X3-6H 40
40~50 ø118 162 230 27 85 M56X3-6H 50

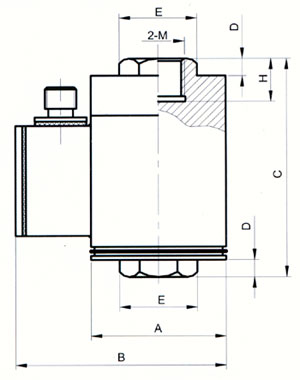

ZS-2型柱式测力/称重传感器外形尺寸

ZS-2型柱式测力/称重传感器
