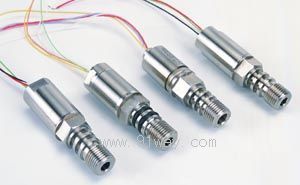

JS-1型溅射薄膜压力传感器产品详细说明：

薄膜应变计由多层（陶瓷绝缘层、NiCr 合金电阻层、Au焊盘、SiO2保护层）溅射薄膜组成，总厚度不超过4μm,采用溅射、刻蚀工艺直接形成在不锈钢弹性膜片上，彻底实现了敏感元件的无机质化，克服了有机粘结胶带来的蠕变、滞后、老化等不稳定因素，大大提高了产品的长期稳定性。

不锈钢结构，激光焊接，外形尺寸小，重量轻。
精度高，性能稳定可靠，量程范围广。

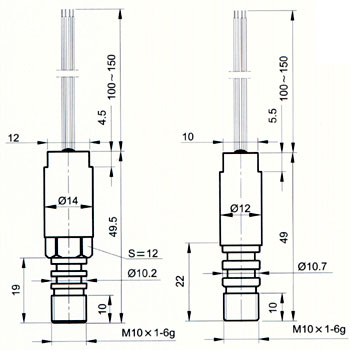

连接螺纹：M10×1（可提供用户要求的各种机械连接方式）
适用于石油测井、内燃机、压缩机、试验机等高温高压、恶劣环境场合的压力测量。

主 要 技 术 指 标
测量范围	0- 10 ～ 150	MPa
输出灵敏度	1.2～2	mV/V
基本误差	±0.1； ±0.2； ±0.3； ±0.5	%F.S
工作温度	-30～+125；-40～+175	℃
零点温度影响	±0.1～±0.2	%F.S /10℃
输出温度影响	±0.3	%F.S /10℃
激励电压	5～12（高精度直流稳压电源）	VDC
绝缘电阻	1000	MΩ/100VDC
输入电阻	600～3500	Ω
输出电阻	600～3500	Ω
零点输出	< 0.5	mV
安全过负荷率	120	%F.S
长期稳定性：零点	≤±0.1	%F.S/年
灵敏度	±0.2	%F.S/年

电 气 连 接 方 式
连接方式	高温导线颜色
输入（电源）正端	红
输出信号正端	蓝（绿）
输出信号负端	白
输入（电源）负端	黄（或黑）
若导线颜色发生颜色变化时，请以传感器检定合格证书为准。
