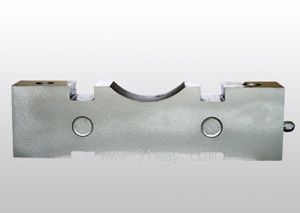

HLF-3型轴承座垫传感器产品详细说明：

HLF-3型轴承座垫传感器具有较大接触面，卷扬机轴承座可以直接安装在传感器上，因而具有较好的稳定性，是各类起重设备安全保护装置和自动化控制的理想选用产品。

技术指标： 　　
    灵敏度：1.50～2.00mv/v
　　非线性：0.05%F.S
　　滞后：0.05%F.S5
　　重复性：0.03%F.S
　　蠕变：0.05%F.S/30min
　　蠕变恢复：0.05%F.S/30min
　　零点输出：±1%F.S
　　零点温度系数：0.05%F.S/10℃
　　额定温度输出系数：0.05%F.S/10℃
　　输出电阻：700Ω
　　绝缘电阻：≥3000MΩ
　　供桥电压：10V
　　允许温度范围：-30～+60℃
　　允许过负荷：130%F.S
　　连接方式：供桥：红(+)黄(-) 信号：兰(+)白(-)
注：可根据用户要求特制

HLF-3-1型传感器尺寸图表:

量程\尺寸	L	L1	L2	L3	B	H	h	φD	Rd
10t	300	250	150	80	44	75	13	17	60
15t	350	295	170	110	60	102	20	22	80
20t	350	295	170	110	60	102	20	22	80
30t	410	340	200	120	66(68)	108(114)	20(26)	26	95(86)
50t	460	360	200	120	66	110(114)	20	32	90

HLF-3型传感器尺寸图表:

传感器规格（t）	外形尺寸
	A	B	C	L	H	h1	h2	R	φ
2	250	210	38	80	65	46	15	50	13
3
5	300	250	44	100	80	52	18	60	17
10							20
15	350	295	60	125	106	62	23	80	22
20
30	410	340	68	145	114	74	26	90	26
50	460	360			116				32
