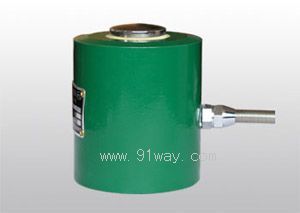

CL-YB-41型密封压力传感器产品详细说明：

CL-YB-41型密封压力传感器其结构由柱式改进为板环式，因此具有良好的自然性和稳定性。广泛用于工业系统、化学系统、国防系统中力的测量分析，各种构造物体的压力试验，可在自动化系统中作为称重和测力自动控制元件。

CL-YB-41型密封压力传感器技术指标：
　　灵敏度：1.50～2.00mv/v
　　非线性：0.05%F.S
　　滞后：0.05%F.S
　　重复性：0.03%F.S
　　蠕变：0.05%F.S/30min
　　蠕变恢复：0.05%F.S/30min
　　零点输出：±1%F.S
　　零点温度系数：0.05%F.S/10℃
　　额定温度输出系数：0.05%F.S/10℃
　　输出电阻：700Ω
　　绝缘电阻：≥3000MΩ
　　供桥电压：10V
　　允许温度范围：-30～+60℃
　　允许过负荷：130%F.S
　　连接方式：供桥：红(+)黄(-) 信号：兰(+)白(-)

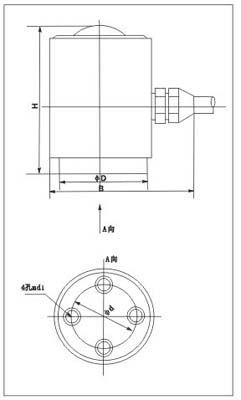

CL-YB-41型密封压力传感器尺寸图表:

量程/尺寸	φD×B×H	d	d1	内部结构说明
0.1、0.2、0.3、0.5、0.7t	φ67×92×88	38	6	板环
1、2、3t	φ67×92×88	38	6	板环
5t	φ69×94×91	38	6	板环
7t	φ80×105×100	38	6	板环
*10t	φ85×100×130	56	8	板环
10t	φ92×118×115	56	8	板环
15t	φ115×165×140	56	8	板环
20t	φ115×140×140	56	8	板环
30t	φ125×150×158	80	10	板环
50t	φ125×150×168	80	10	板环
*50t	φ112×100×178	90	10	板环
*60t	φ112×100×178	90	10	板环
70、80t	φ120×140×178	90	10	板环
10、15、20、30t	φ86×150×125	56	8	柱式
50、60、70、80、100t	φ112×137×178	90	10	柱式
