CL-YB-44型密封压力传感器产品详细说明：

CL-YB-44型密封压力传感器具有良好的自然线性，稳定性好。广泛用于轨电子轨道衡、平台秤、罐秤、料斗秤等动态和静态称重场合。它具有安装方便和良好的抗侧向能力，有过载保护装置。

技术指标：
灵敏度：1.50～2.00mv/v
非线性：0.05%F.S
滞后：0.05%F.S
重复性：0.03%F.S
蠕变：0.05%F.S/30min
蠕变恢复：0.05%F.S/30min
零点输出：±1%F.S
零点温度系数：0.05%F.S/10℃
额定温度输出系数：0.05%F.S/10℃
输出电阻：700Ω
绝缘电阻：≥3000MΩ
供桥电压：10V
允许温度范围：-30～+60℃
允许过负荷：130%F.S
连接方式：供桥：红(+)黄(-) 信号：兰(+)白(-)

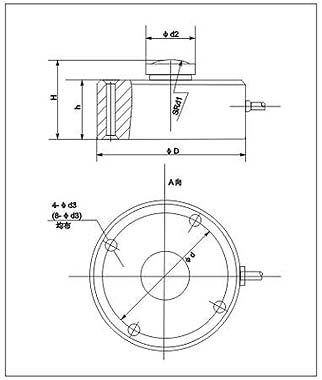

压力传感器尺寸图表:

量程\尺寸	D	d	d1	d2	d3	H	h
0.5,1,2,3,5t	68	56	20	14	4-M6深7	39	31
5	130	100	50	22	9	57	45
10t (10)t	115 (145)	92 (112)	27 (50)	25 (30)	11 11	59 (62)	56 (50)
15,20t	170	130	70	35	13	68	56
25t	210	170	70	55	20	72	62
30t	188	142	90	40	17	78	65
50t	200	148	100	44	17	95	80

备注：表格d3一栏中直接标注4-M6深7的为底部四个安装螺孔（不通）。
