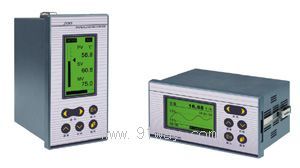

XSR10R无纸记录仪产品详细说明：

XSR10R无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
最多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。
全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
独有控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出。
4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取。
具备USB接口，可随时将记录的历史数据转存到U盘上。
良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
通过ISO9001:2000质量管理体系认证。
产品获得权威机构电磁兼容(EMC)检验证书。

2. XSR10R无纸记录仪型号规格

内容

代码及说明

XSR10R/

外形尺寸

A-—

160(W)×80(H)×150(L)

面板形式

H

横式

通道数

1

1通道仪表

2

2通道仪表

3

3通道仪表

4

4通道仪表

顺序表示第1,2,3, 4通道的输入信号 (其它输入信号, 订货时说明)

E

E

E

E

热电偶K、S、R、B、N、E、J、T

R

R

R

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53

I

I

I

I

直流电流（4~20）mA、（0~10）mA或（0~20）mA

V

V

V

V

直流电压（0~5）V、（1~5）V

M

M

M

M

直流MV（订货注明范围）

L

L

L

L

远传压力表

报警点数量(注1)

T□

T0：无报警   T1~T4:1~4点报警

变送输出 (独立供电，全隔离。 12位D/A，误差小于±0.2％) 双变送则同时写两个代码

A0

无输出

A1

电流输出（4~20）mA、（0~10）mA或（0~20）mA

A2

电压输出（0~5）V、（1~5）V

A3

电压输出（0~10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC，误差小于±5％,50mA

B2

外供 12V DC，误差小于±5％,50mA

B3

外供精密电压源，误差小于±0.2%，40mA

B4

外供精密电流源，误差小于±0.2%，0.1-10mA

通讯接口 （独立供电，全隔离，2400~19.2K,仪表地址0~99，应答延迟小于500μs）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

220V AC

V1

24V DC

V2

12V DC

V3

其他

USB转储接口

USB

不带可省略

打印功能

P

不带可省略

液晶颜色

B

蓝底白字

Y

黄底黑字

非标准功能

N

不带可省略

1. 技术规格
1.1. 输入
显示范围：-9999~9999，小数点位置可设定
显示分辨力：1/20000
输入信号类型：电压、电流、热电阻、热电偶、mV、远传压力表6种，其中
电 压：1~5V DC，0~5V DC 可通过设定选择
电 流：4~20mA，0~10mA，0~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
基本误差：小于±0.2%F.S
测量分辨力：1/60000，16位A/D转换器
测量控制周期：每通道0.2秒
1.2 记录
记录容量：4MBit
记录间隔：1秒~59分59秒任意设定，可选择循环和非循环记录
记录时间：记录时间的长短和记录间隔、输入通道数有关，计算公式如下：
记录小时 = 72 × 记录间隔（秒）/ 通道数
由此可以算出记录最短时间为18小时，最长时间为29年
1.3. 报警
10种报警方式，通过设定选择。具备延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
1.4 变送
光电隔离
4~20mA，0~10mA，0~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1~5V，0~5V，0~10V直流电压输出，需订货时注明
输出分辨力：1/4000，误差小于±0.2% F.S（订货时注明）
1.5 通信接口
光电隔离
RS232、RS485标准，在订货时注明
仪表地址0~99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持
1.6. 外供
最多可配置两组外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小于±5%，
负载能力大于50mA
精密电源：用于给压力传感器等供电，输出值与标称值的
误差小于0.2%，负载能力大于40mA
1.7. 电源
220V供电的仪表：85V~265V，功耗小于10VA
24V DC，12V DC，5V DC或其它规格，需在订货时注明
1.8. USB接口
兼容USB1.1协议的U盘
1.9. 其他性能指标
工作环境：0℃~50℃，湿度低于90%R.H（宽温范围的仪表需在订货时注明）
电磁兼容：IEC61000-4-2（静电放电），III级；IEC61000-4-4（电快速瞬变脉冲群），IV级；IEC61000-4-5（浪涌），III级；IEC61000-4-8（工频磁场），V级；IEC61000-4-9（脉冲磁场），IV级；IEC61000-4-12（振荡波），III级
1. 安装与接线
1.1. 外形尺寸
图4.1 仪表外形尺寸
1.2. 开孔尺寸
图4.2 仪表开孔尺寸
1.3. 接线
为确保安全，接线必须在断电后进行。
交流供电的仪表，其 端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。
本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以机壳上端子图为准。
接线端子
图4.3 仪表接线端子图

表4.1 仪表输入信号接线示意图

（1）仪表与热电阻或远传压力表接线	（2）仪表与热电偶及电流、电压输入的接线
（3）仪表与阀门开度电位器的接线	（4）仪表与应变电桥或扩散硅传感器mV信号的接线
（5）仪表与2线制变送器电流信号的接线	（6）仪表与3线制、4线制电压、电流变送器的接线
